- DB9オス-オス ジェンダーチェンジャー
- ESD保護：最大±15kVの静電気放電（ESD）保護機能搭載
- サージ保護：最大350Wのサージ保護機能搭載
- 動作環境：工業用温度範囲（-40℃〜85℃）対応
- 概要
- スペック
- 外径寸法図

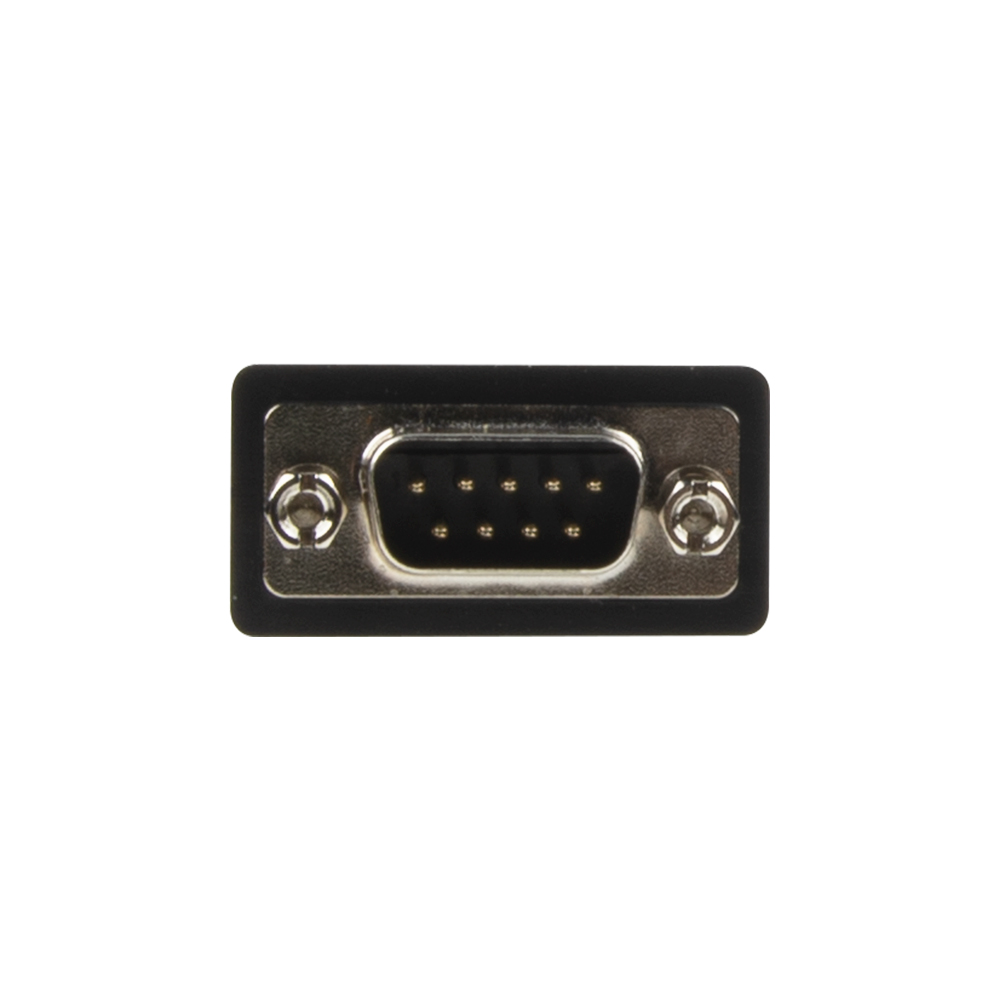

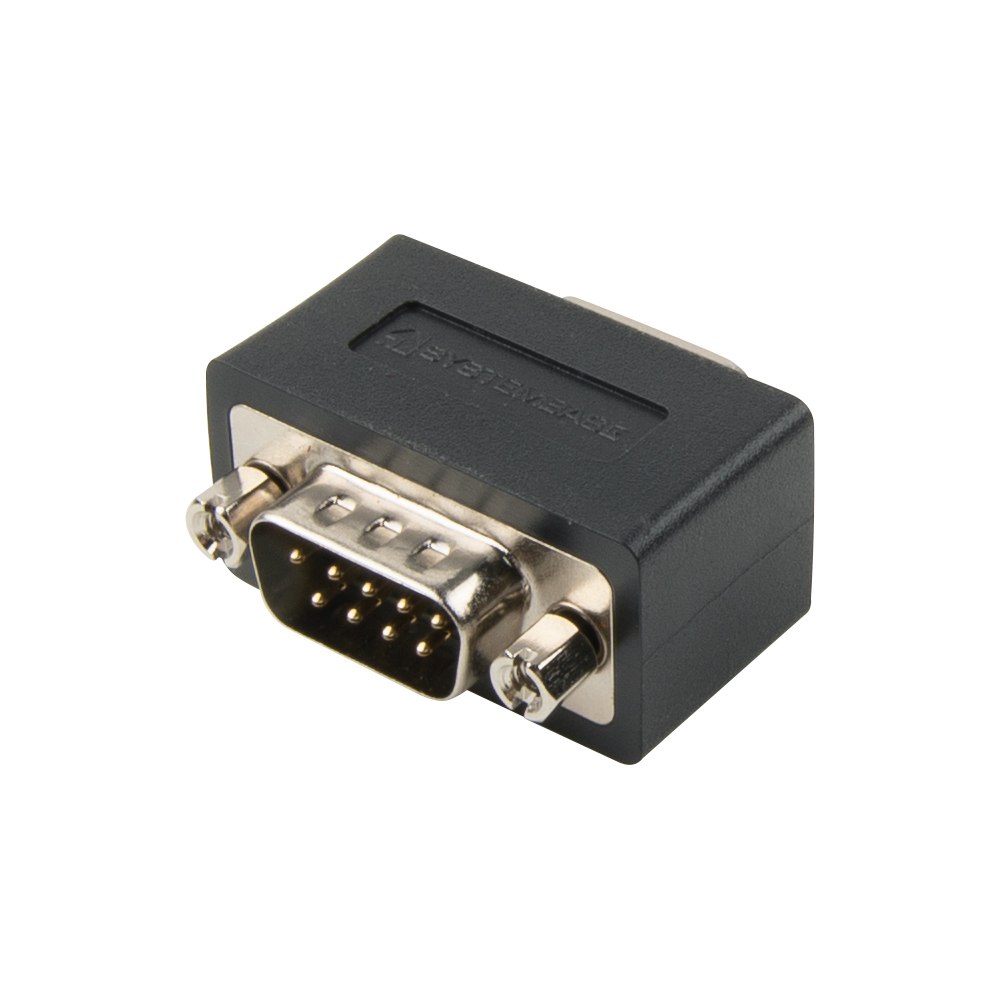

- 製品画像
概要
CS-99MM/S-G(D)は、DB9オス接続をDB9オス接続に変換するジェンダーチェンジャーで、サージ保護機能を備えた製品です。
有線通信は、さまざまな産業環境で広く使用されており、主にDB9コネクタが採用されています。使用環境に応じてDB9オス接続をDB9オス接続に変更する必要がある場合、CS-99MM/S-G(D)を活用することでコネクタタイプを簡単に変換できます。
さらに、外部ノイズの低減機能とサージ保護機能を搭載しており、システムの不具合を防ぎます。フォースシステム、キオスク、半導体検査装置、計測機器など、幅広い産業分野で信頼性の高い接続を提供する、利便性の高い製品です。
保護
| ESD (静電気放電) | 接触–最小: ±8kV、接触–最大: ±15kV 空気–最小: ±15kV、空気–最大: ±30kV |
|---|---|
| ピークパルス電流（tp = 8/20 μs） | Max. 12A |
| ピークパルス電力（tp = 8/20 μs） | Max. 350W |
| 基準 | IEC 61000-4-2、IEC 61000-4-4、IEC 61000-4-5 |
| 動作電圧 | ±12V |
ハードウェア
| サイズ | 34.9(W) x 30.8(L) x 17.6 (H)mm |
|---|---|
| 重量 | 総重量: 24g、製品重量: 21g |
動作環境
| 動作温度 | -40 ~ 85℃ |
|---|---|
| 湿度 | Max. 90% R.H |
