- ターミナルブロックアダプタータイプのサージプロテクター

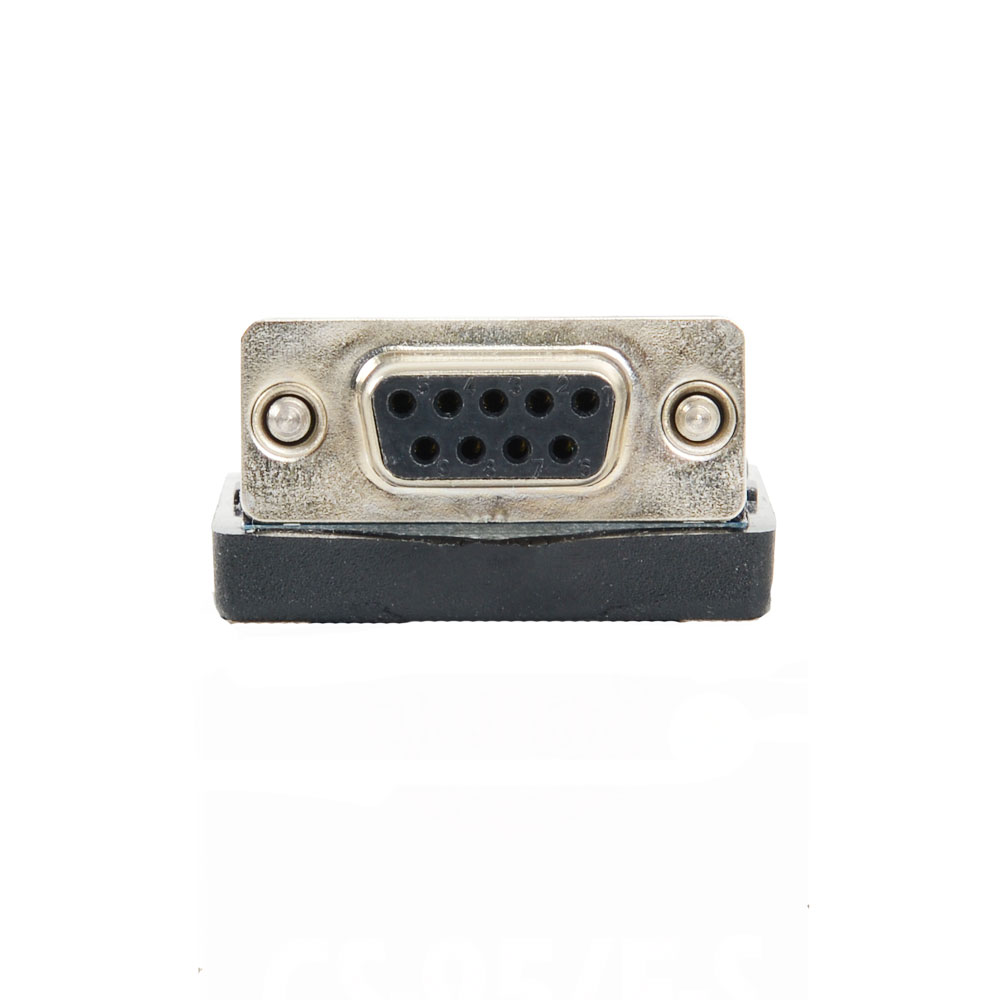

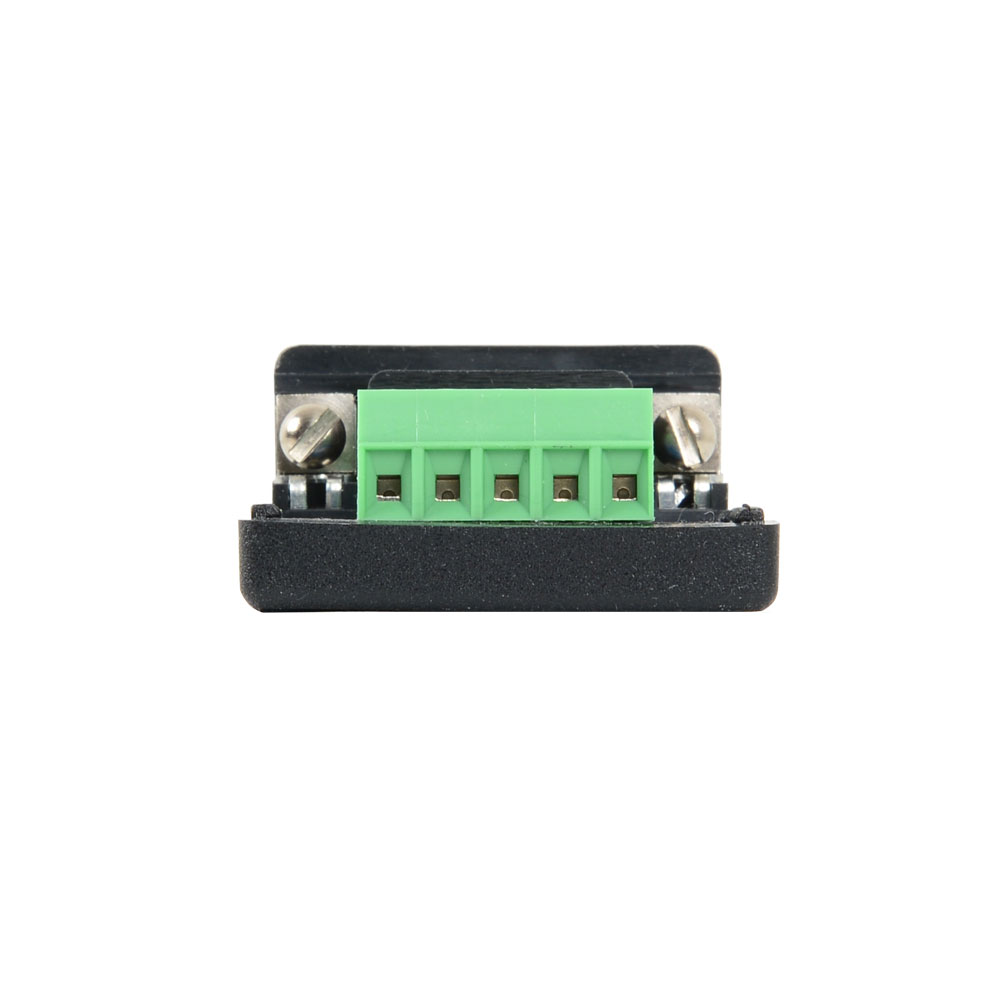

- DB9(メス)をネジ固定式5ピンターミナルブロックに変換
- ±30KV IECESD保護機能内蔵
- 産業用動作温度-40~85℃
- 概要
- スペック

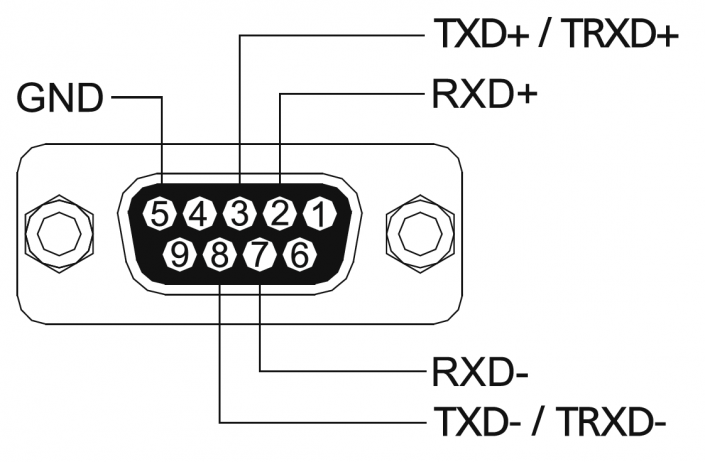

- ピンアサイン
- 製品画像
概要

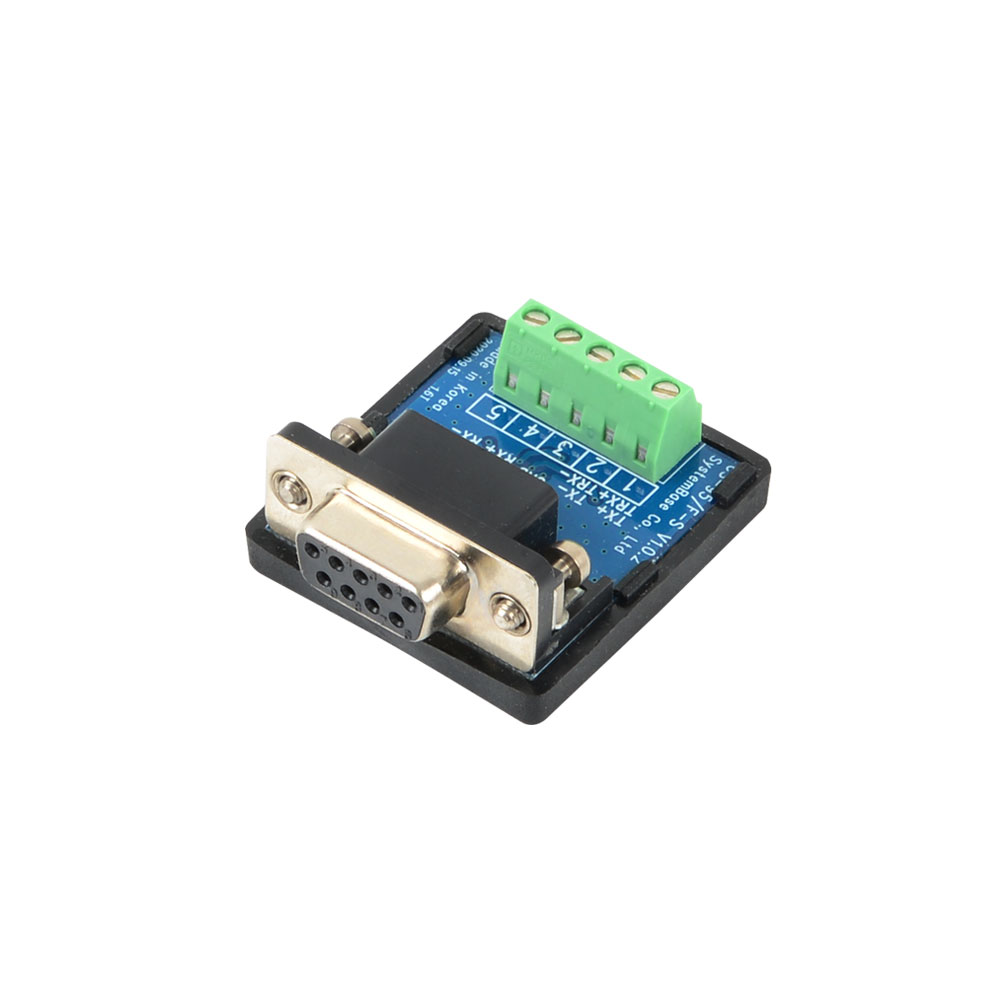

SystemBase 「CS-95/F-S」は、DB9(メス)をスクリュー5Pinターミナルブロックに変換するアダプタータイプのサージプロテクターです。
CS-95/F-Sは外部から発生するノイズに対する低減機能とシステムの不良の原因となるサージに対する保護機能を備えています。端子部にはネジ留め式のターミナルブロックを採用し、簡単に結線が可能です。
機器間の接続を便利にするSystemBaseの配線用品
SystemBaseは、ターミナルブロックアダプタ、変換ケーブル、ジェンダーチェンジャーやサージフィルターなど、さまざまな種類や極性のコネクタ間の配線をより便利にするシリアル配線用品を取り揃えています。
保護機能
| ESD | 接触放電–Min: ±8kV 接触放電–Max: ±15kV 気中放電–Min: ±15kV 気中放電–Max: ±30kV |
|---|---|
| ピークパルス電流 (tp = 8/20 μs) | 11A |
| ピークパルス電力 (tp = 8/20 μs) | 350W |
| 規格 | IEC 61000-4-2 IEC 61000-4-4 IEC 61000-4-5 |
ハードウェア
| 寸法 | 22 X 32 X 12 mm |
|---|---|
| 重量 | 19g |
| 端子仕様 | DB9 メス ネジ固定 ターミナルブロック 5 Pin |
| Rated Current | Max. 300mA |
| 推奨ケーブル規格 | ターミナルブロック : 16 ~ 26 AWG |
| 動作温度 | -40 ~ 85℃ |
| 湿度 | 5~95% 非結露 |
