  • IEEE 802.11 ah (WiFi-HaLow) 規格無線制御コンバータ
  • 926.5～929 MHz(USN 1)帯域を利用 (2.4GHz/5GHz帯と不干渉)
  • 通信距離：1.5km (LOS: Line Of Sight 障害物のない見通し距離）
  • 低消費電力：最大1.25W / 通常動作時0.75W / スタンバイ時 0.33W
  • 基本2.5dBi SMAリバースポラリティプラグダイポールアンテナ提供
  • WPA2-PSK無線セキュリティ対応
  • RS232/RS422/RS485シリアル通信ポート（ユーティリティにて選択）
  • シリアル(Serial)最大通信速度921.6kbps
  • RS422/RS485通信のオートトグル
  • TCPサーバー/クライアント、UDP ソケット接続対応
  • TX/RX通信状態のLED表示
  • IEC 61000-4-2（ESD）：±15kV ESDポート保護
  • IEC 61000-4-3（EFT）：ポート保護
  • IEC 61000-4-4(Surge) : 500W ポート保護
  • 産業用動作温度 -40～85℃
  • 設定用ユーティリティ「HaLowConfig」提供
  • 概要
  • スペック
  • ピンアサイン

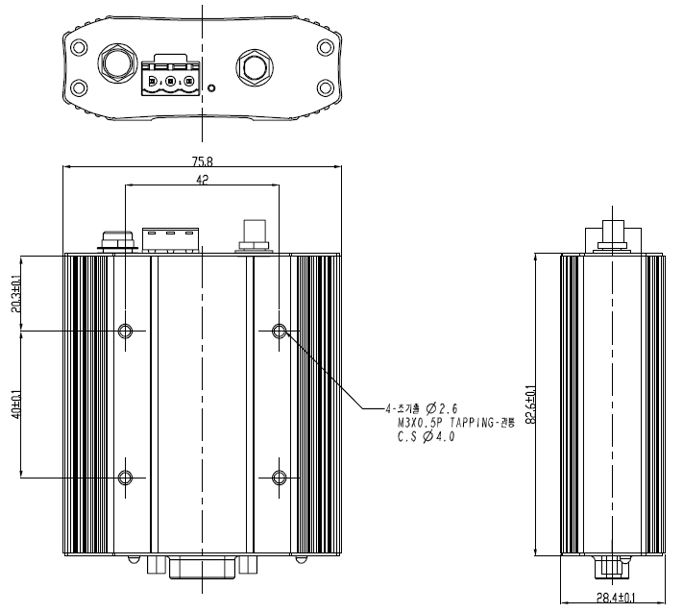

  • 外径寸法図
  • ダウンロード

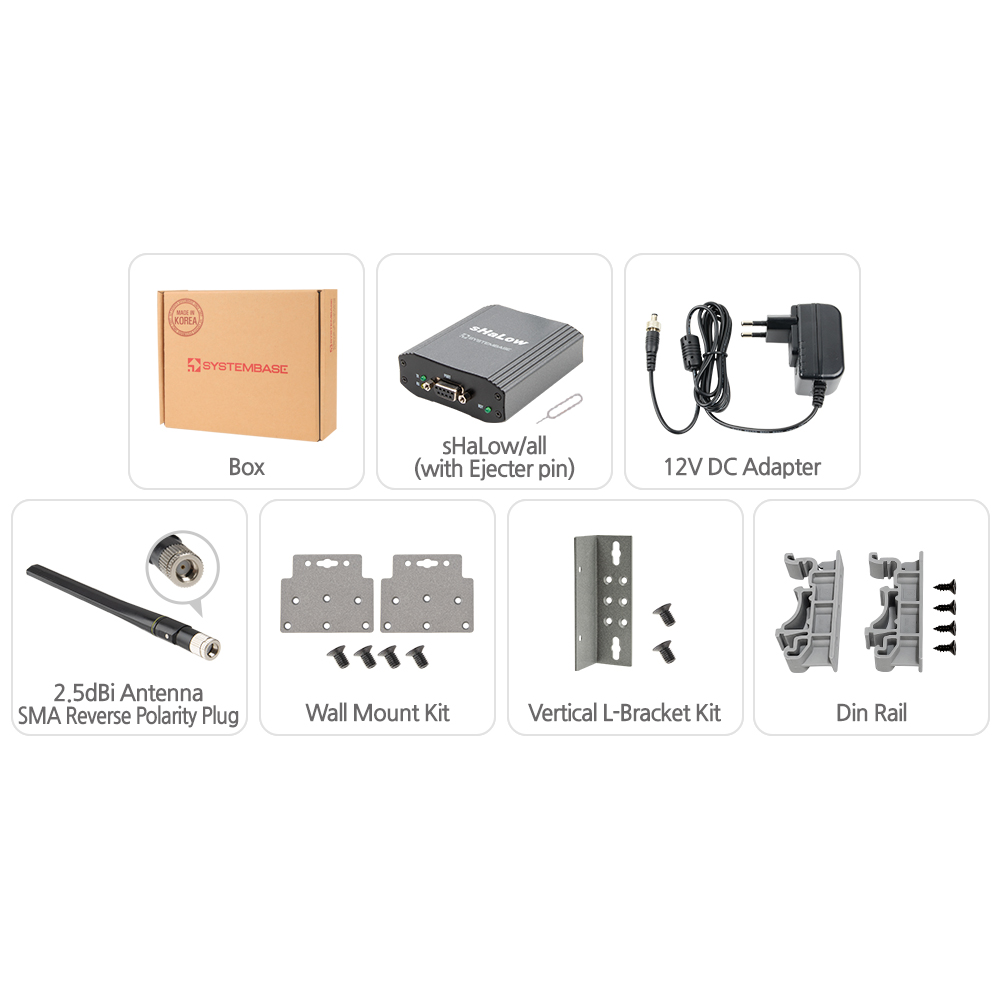

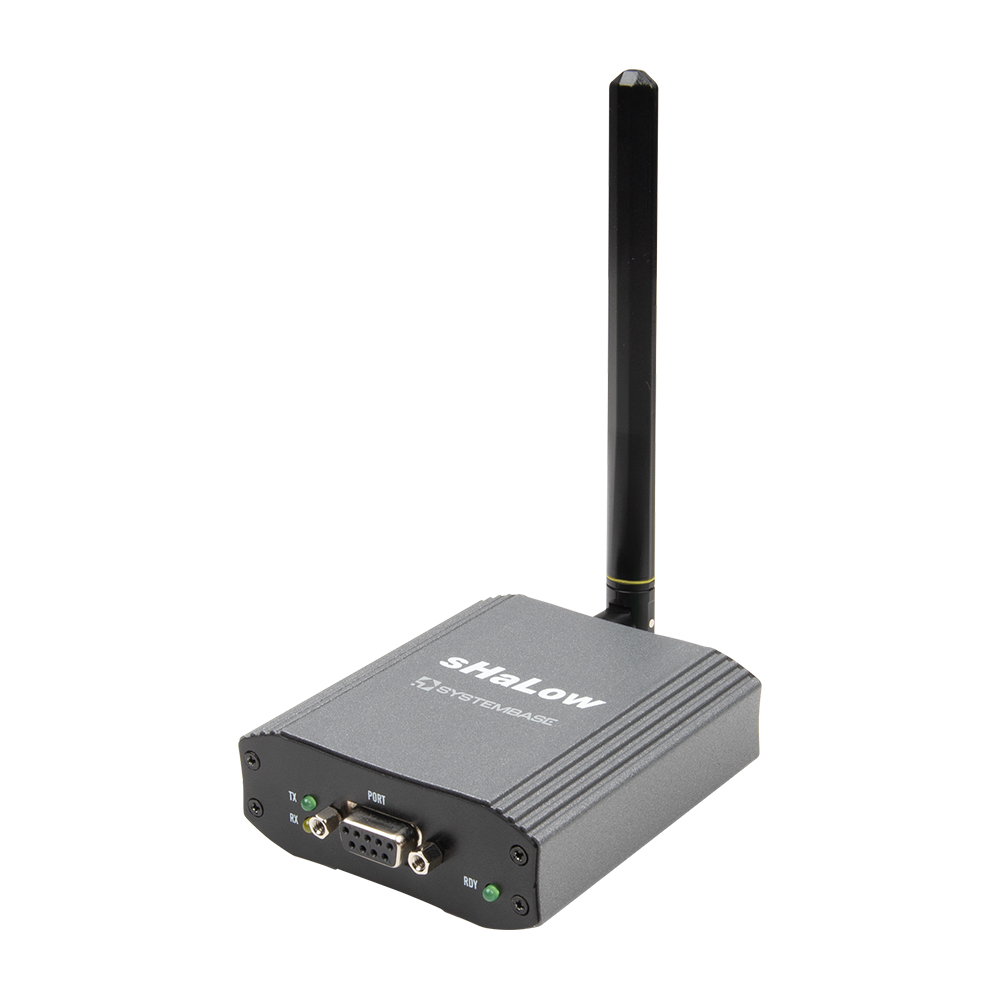

  • 製品画像
  • 動画

概要

Wi-Fi HaLowは、Wi-Fi Allianceで新たに制定されたIEEE 802.11ahベースの無線通信技術で、各種IoT機器のデータを長距離通信できる次世代無線WLAN技術です。

sHaLow/allは、RS232/RS422/RS485に対応したシリアル通信機器にWi-Fi HaLow無線通信機能を提供する無線ゲートウェイコンバータで、シリアル有線区間では最大921.6kbpsでの通信、そして無線区間では最大1.5MbpsのWi-Fi HaLowによる通信機能を搭載し、従来のWi-Fi、BLEなど近距離通信技術の限界を克服したSystemBaseの次世代無線ゲートウェイコンバータです。

SystemBaseのWi-Fi HaLowを使うことでシリアル通信ベースの長距離無線ネットワークを構築し、スマートグリッドやセンサーネットワークなどのさまざまなM2Mネットワークに応用することができます。

遠距離、低電力WLAN技術 Wi-Fi HaLow

Wi-Fi Allianceで2016年に承認されたIEEE 802.11 ah（Wi-Fi HaLow）は、926.5～929 MHz(USN 1 Band）を活用するWLAN技術です。従来のWi-FiやBLEなどが利用する2.4GHzのISM帯域は、様々な通信機器で過密化し、輻輳による安定性の低下を招いています。 Wi-Fi HaLowは、このような問題を克服するためにSub 1GHzを活用し、通信距離100mにとどまっていた従来の無線通信技術の限界を克服し、約1～1.5kmの遠距離通信を実現し、省電力特性でバッテリー駆動によるセンサーネットワークおよびM2M通信ネットワークへの優位性を持つ次世代IoT用WLAN技術です。

ワイヤレスシリアルネットワークの構築

Wi-Fi HaLowネットワークを介して接続された遠隔地のシリアル機器を簡単に通信、制御、監視することができ、1対1通信モードTCP Server/Client、UDPなど多様な通信モードにより、ユーザー環境に合わせてネットワークを構成および活用できます。

向上した信頼性と高性能

sHaLow/allは、安全性の高いセキュリティプロトコルをサポートしています。高度なセキュリティが求められる用途にWPA2-PSKを使用した信頼性の高いワイヤレス通信を利用できます。また、設計段階で各種使用状況を想定した部品を採用し、信頼性と性能を両立しています。

各種ソフトウェアユーティリティのサポート

sHaLow / allにはユーティリティプログラムを提供しています。
「TestView™」：シリアルポートとイーサネットポートの通信性能と信頼性をテストします。
「HaLowConfig」：Windows用のセットアップユーティリティで簡単に設定が可能です。

ネットワーク

通信規格IEEE 802.11 ah (Wi-Fi HaLow)
最高通信速度(Wi-Fi HaLow)Max. 1.5Mbps
最高通信距離Up to 1.5 km (in Open Area)
使用周波数926.5～929 MHz(USN 1Band)
セキュリティOpen、WPA2-PSK
アンテナDipole Antenna / Avg. 2.5dBi / 800MHz~960MHz
モードPeer to Peer
プロトコルTCP Server/Client、UDP
サポートTCP No-Delay Mode、TCP KeepAlive

シリアル

通信ポート数1 Port DB9 (Female)、RS232/RS422/RS485
最高通信速度Max. 921.6 Kbps (100byte データ通信時 60m/sec ディレイタイム)
データビット8
ストップビット1
パリティーNone、Even、Odd
フロー制御RTS/CTS
信号RS232: TXD、RXD、RTS、CTS
RS422: TXD+、TXD-、RXD+、RXD-
RS485: TRXD+、TRXD-

ソフトウェア

OSFree RTOS
管理ツールHaLowConfig、TestView™
オペレーティングアプリケーションsHaLow Setup Utility 「HaLowConfig」
対応OSWindows 7 以降
Windows Server 2008 以降

ハードウェア

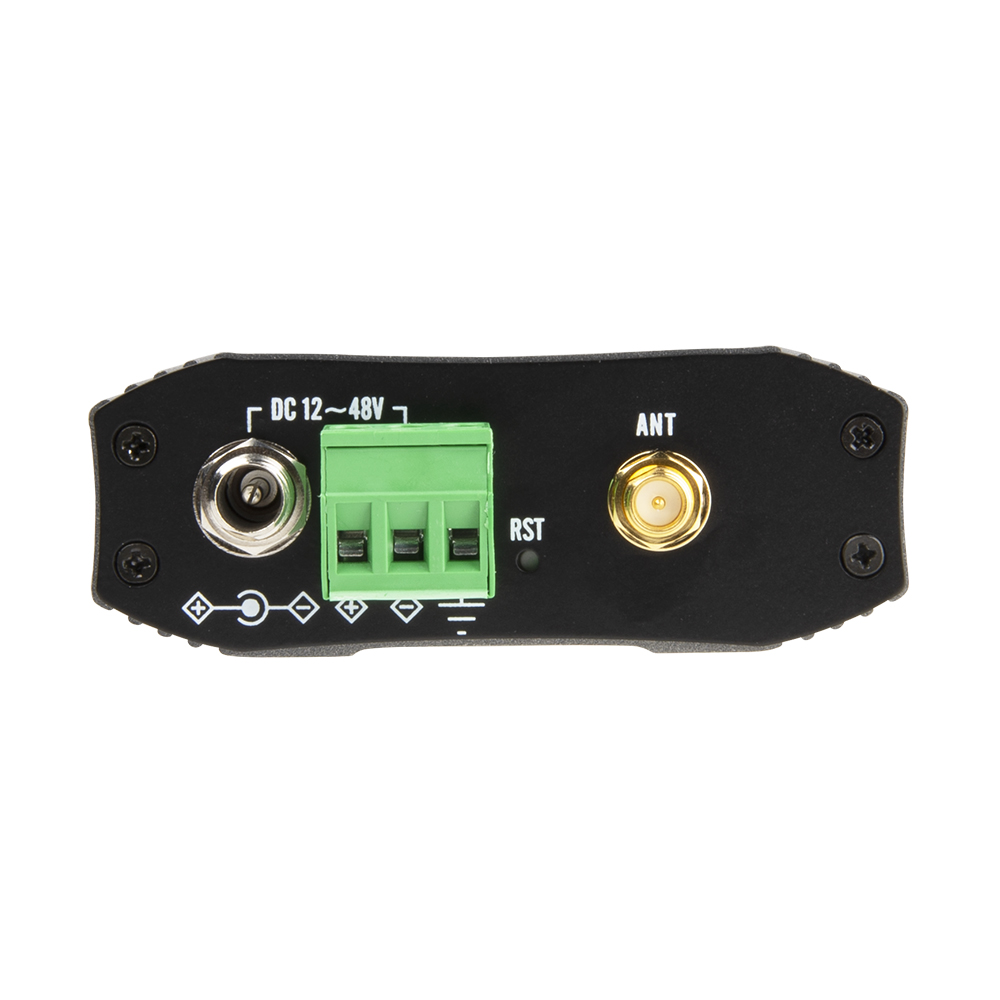

電源入力12V~48V 1A DC Input(Screw Type), Terminal Block(VCC/GND/FG)消費電力 Max. 1.44W / Operating: 0.72W / Standby: 0.48W
MTBF181,019hrs
電源コネクタExternal: Φ5.5mm、Internal: Φ2.1mm
シリアルポート回路保護±15kV ESD Protection
寸法75.8(W) x 82.6(L) x 28.4(H)mm
重量Gross weight: 175g, product weight: 575g

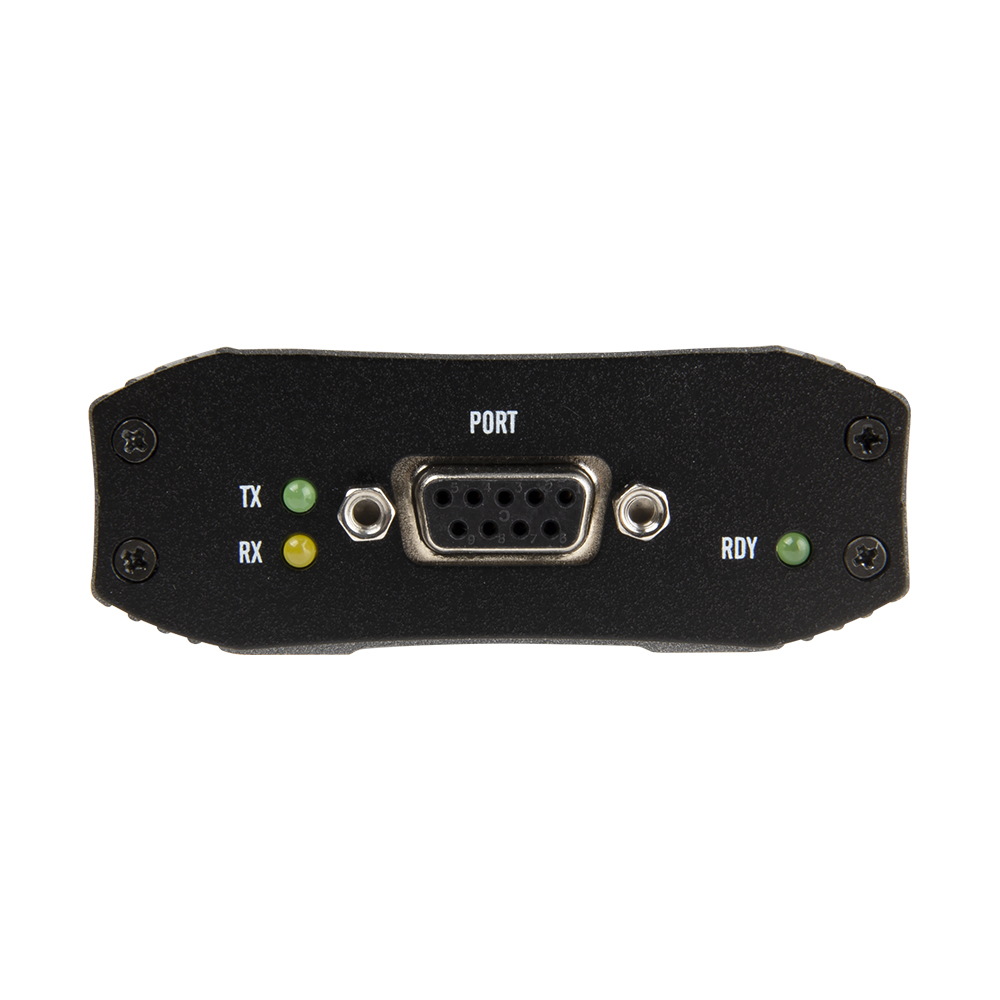

LEDRDY(Green)、TXD(Green)、RXD(Yellow)

動作環境

動作温度-40 ~ 85℃
湿度Max. 90% R.H

認証

認証TELEC

ダウンロード (メーカー英語ウェブサイト)

https://www.sysbas.com/en/downloads/shalow_all_en-2
