uGate-400H

USB2.0 High-Speed 480Mbps対応
産業動作温度支援(-40~85℃)

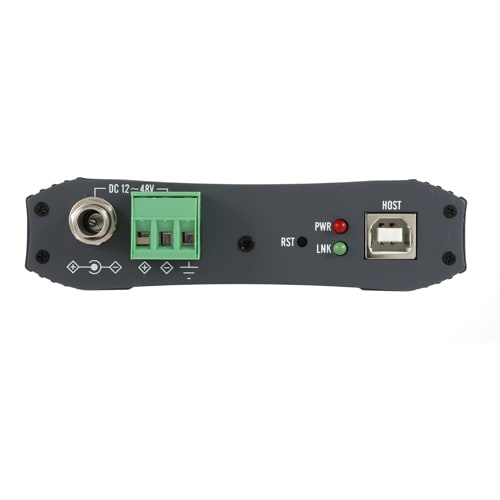

パワージャックまたはターミナルブロックの中から電源供給を選択可能
外部電源使用時、各USBポート別に最大5V500mAを供給

概要
スペック

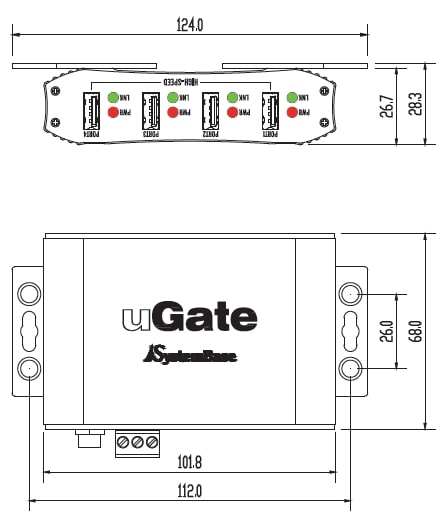

外径寸法図
ダウンロード

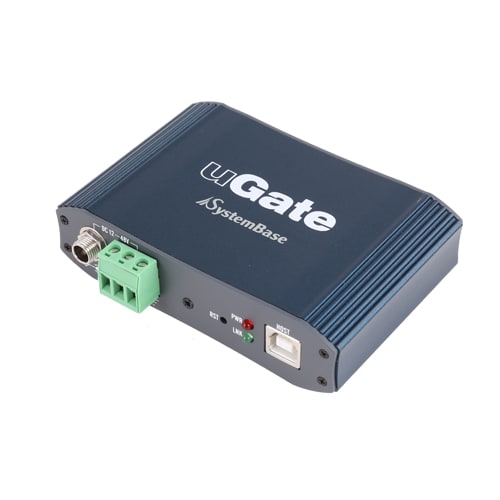

製品画像

概要

SystemBase「uGate-400H」は、USB2.0 High-Speed 480Mbpsに対応した産業用4ポートUSBハブです。

産業現場での使用を前提とした-40～85℃の動作環境温度、±8kV ESD Level4等級の保護回路を備え、過酷な環境下でも安定して運用できる堅牢な設計です。外部電源利用時には、各USBダウンストリームポートごとに最大500mAの電力を確保し、消費電力の大きいUSB機器の使用に対応します。外部電源はDC12～48Vの広い電圧範囲に対応し、パワージャックのほか、ターミナルブロックからの電源供給により、電源の二重化が可能です。2系統の両方の電源に接続することで、1つの電源が故障してももう1つの電源で動作を継続できます。uGate-400Hは、産業現場で使用できる安定性と優れた性能を備えたUSBハブです。

産業向けの堅牢設計 -40℃〜85℃の動作温度に対応

過酷な産業環境での利用を前提とした高信頼設計により、温度および湿度が繰り返し変化する環境試験方法「IEC60068-2-3」および「IEC60068-2-30」の各環境試験をクリアしています。厳冬期から酷暑、高温多湿までの屋内外の環境条件を再現した同テストの合格により、環境温度-40℃～85℃の条件下での安定動作を証明しています。

サージ保護

サージは、主に電源ケーブルを通じて流入し、電流や電圧が急激に増加する電気的な衝撃波のことです。小さなサージが頻繁に発生すると部品を劣化・破壊させ、強いサージは回路を再生不能状態にしてしまいます。サージは主に落雷によって発生し、電気的開閉器の起動によっても発生します。サージの発生を根本的に防ぐことはできないため、被害を軽減するための対策が必要です。uGate-400Hは、内部に10/1000波形の400Wサージ衝撃波に対する保護回路を内蔵し、内部および外部の装置を保護します。

ESD保護

人やその他のESD発生源との接触によって静電気が放電する場合、この放電された静電気によって電子部品が劣化したり破壊されたりします。ESDによる破壊を防ぐため、産業現場の環境や作業者による防止策が多岐にわたり提供されていますが、uGate-400HはESD対策として、IEC61000-4-2（ESD Level4 Protection）に準拠したContact ±4kV、Air ±8kVのESD保護機能を内蔵しています。

バスインターフェイス

仕様	USB Specification Rev 2.0, High-Speed

USBインターフェース

アップストリーム	USB Type B Female connector 1 ポート
ダウンストリーム	USB Type A Female connector 4 ポート
通信速度	最大480Mbps
保護機能	Contact ±4KV、Air ±8KV ESDから独自保護
