Multi-8C/PCIe RS232

8ポートシリアル通信カード
一般PC専用(スリムPCは使用不可)
PCI Express Base Specification Rev2.0に対応
RS232シリアルインタフェース

概要
スペック
ピンアサイン

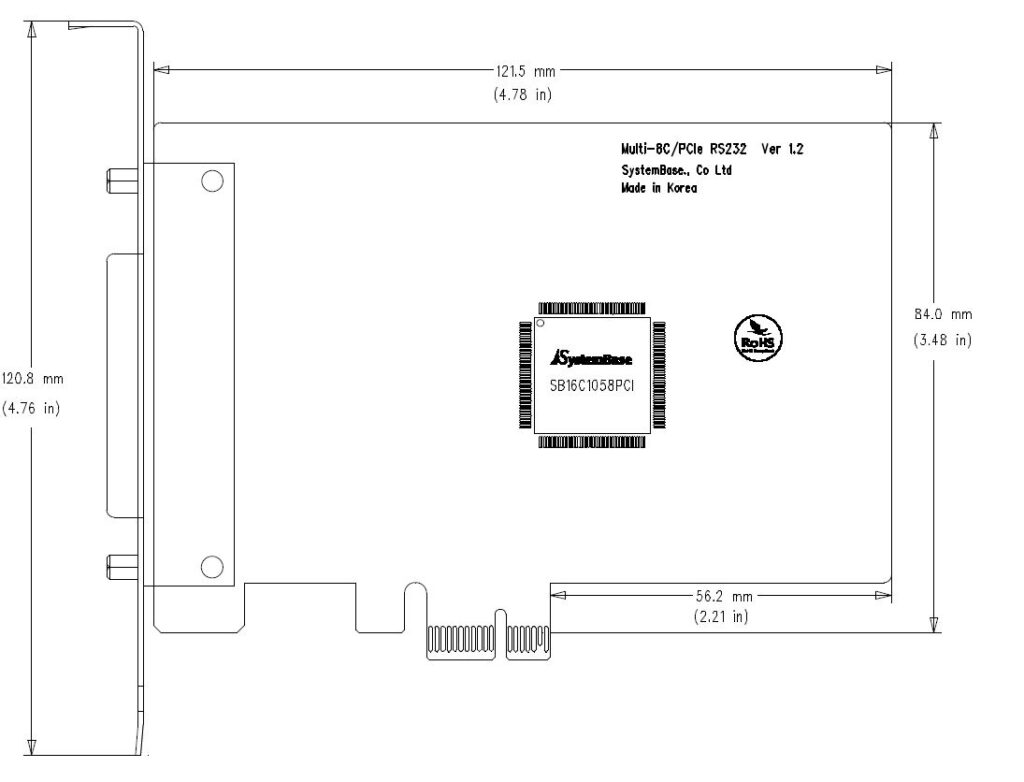

外径寸法図
ダウンロード

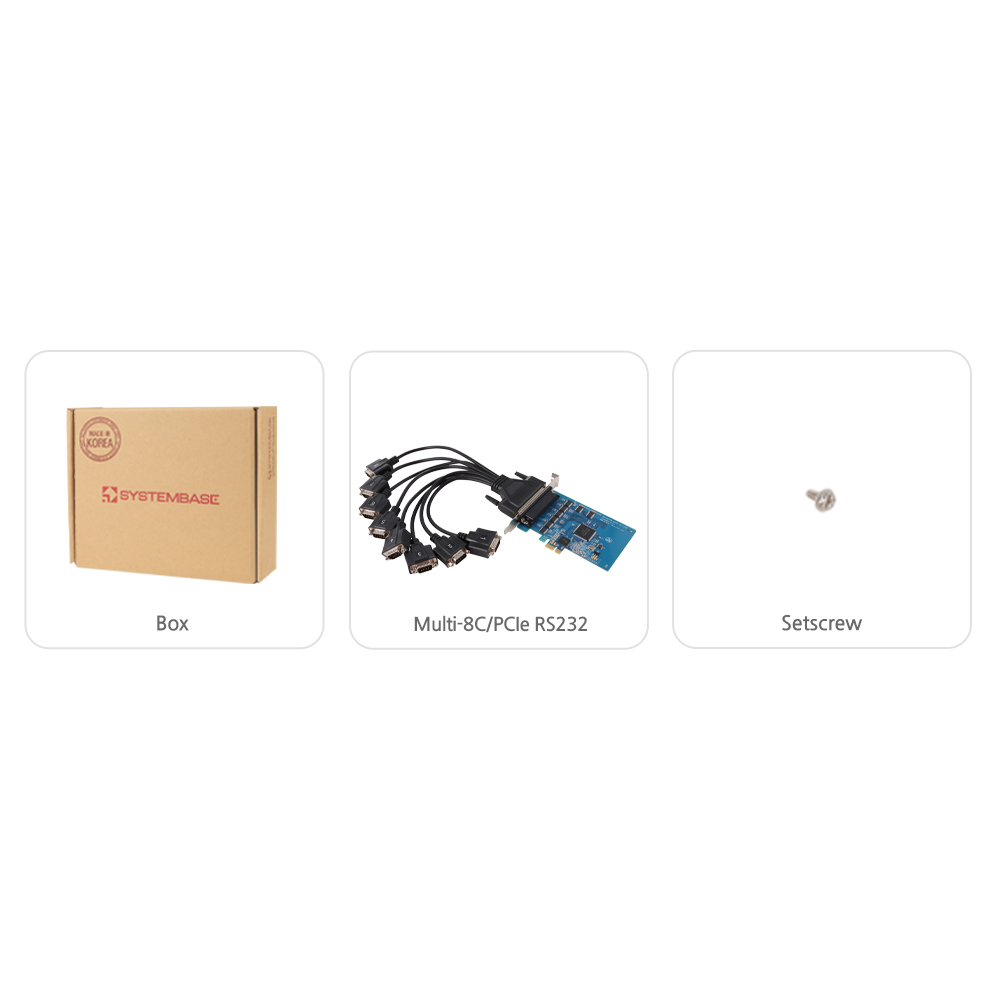

製品画像

概要

SystemBase「Multi-8C/PCIe」は、8系統のシリアルポートを備えた8ポートシリアルインターフェースPCIeカードです。

CPU負荷を低減し、921.6Kbpsでもオーバーラン発生を防ぐことで安定したシリアル通信を実現する世界最大の256バイト送受信FIFOを各系統に備えたSystemBase自社製のPCIシリアルコントローラ半導体「SB16C1058PCI」を採用。シリアル通信に必要な諸機能を1チップに集約することで構成部品点数を削減し、高信頼性を実現しています。 Multi-8C/PCIeは、通信インターフェース別の2つのモデル RS232とRS422/RS485(Combo)を用意しており、FA、OAなど様々な分野で使用されています。

オートトグリングによる衝突対策

RS422/RS485通信のオートトグリング機能を備え、RS422のマルチドロップ網構成や、RS485網で出力信号同士の衝突を防ぐ役割をします。オートトグリング機能はハードウェアまたはソフトウェアで簡単に設定が可能です。

スルーレート制限機能

シリアル通信時の電磁波放出を抑制するスルーレート制限機能を備えています。電磁波の影響に敏感な研究室や病院の計測器や医療機器等が、データ通信時に発生するノイズの影響により誤動作が発生するおそれがある場合などにスルーレート制限機能を有効化してノイズを抑制することができます。スルーレート制限有効化時には通信速度が最大250Kbpsに制限されます。

バスインターフェイス

仕様	PCI Express Base Specification Rev 2.0

シリアル

インターフェース	RS232
通信ポート数	8
通信速度	最大 921.6 Kbps
信号線	TXD, RXD, GND, RTS, CTS, DTR, DSR, DCD
データビット	5, 6, 7, 8
トップビット	1, 2
パリティー	None, Even, Odd
保護機能	±15KV衝撃電気信号から独自保護
フロー制御	ソフトウェアによるRTS/CTS、XON/XOFF制御

ハードウェア

PCIバスコントローラ	SB16C1058PCI
ケーブルコネクタ	DB9 オス

ソフトウェア

OS	– Windows 7 以降 – Windows Server 2008 以降 – Linux(サポートカーネル資料室マニュアル参照)
ユーティリティ	Testview
