Multi-8/LPCI RS232

8ポートシリアル通信カード
PCIとPCI-Xバスに対応
RS232シリアルインタフェース
世界最大サイズの256バイト送受信FIFOサイズ

概要
スペック
ピンアサイン

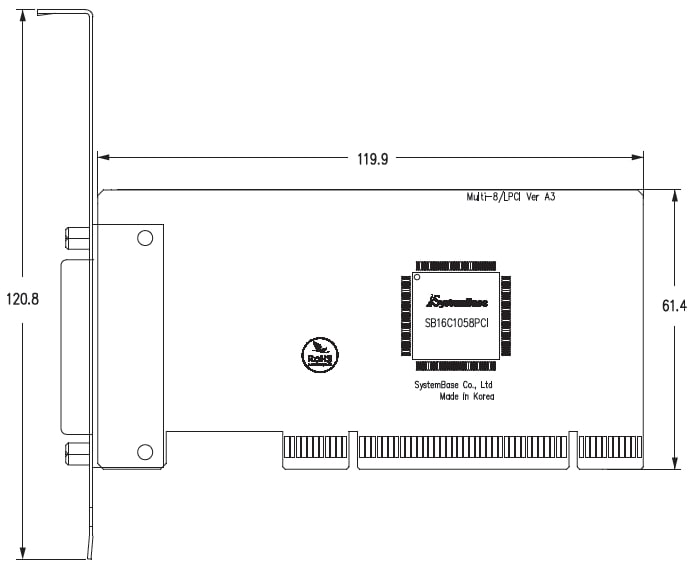

外径寸法図
ダウンロード

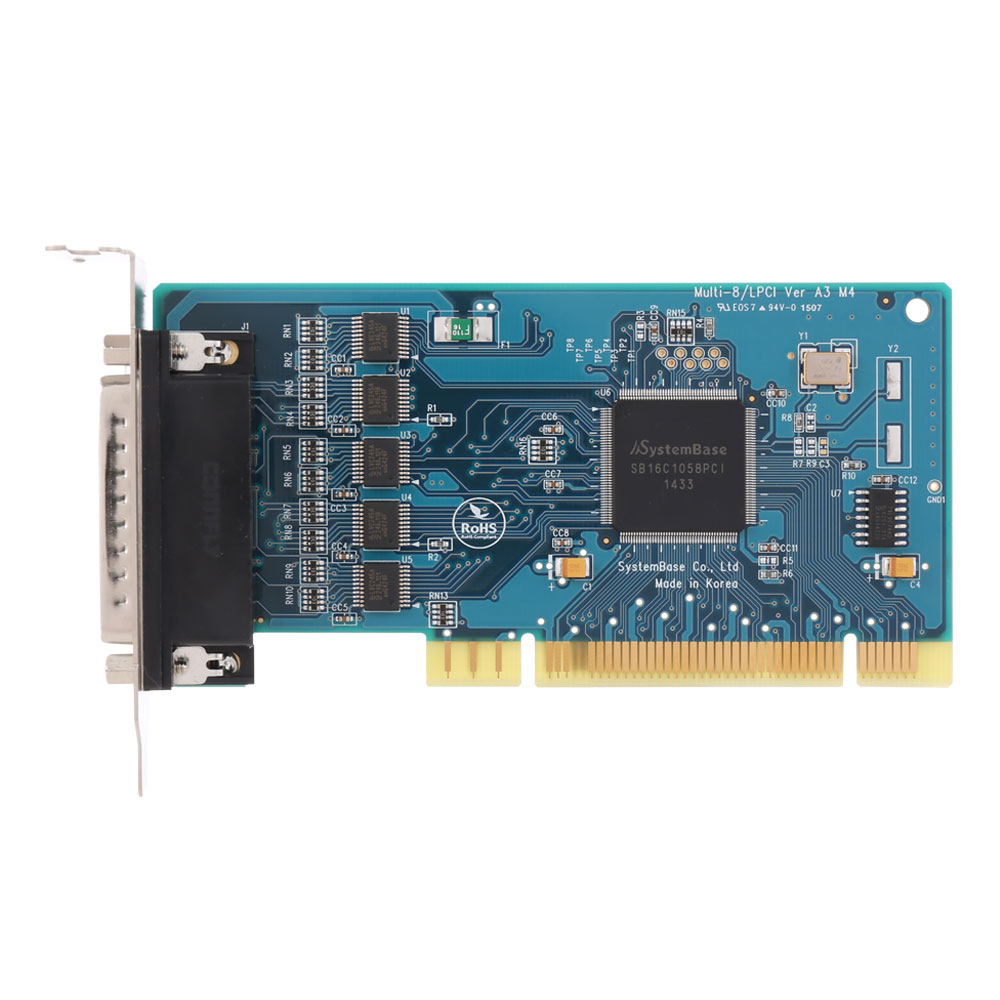

製品画像

概要

SystemBase「Multi-8/LPCI」は、8系統のシリアルポートを備えた8ポートシリアルインターフェースPCIeカードです。
CPU負荷を軽減し、921.6Kbpsの高速通信でもオーバーランを防止することで安定したシリアル通信を実現する、世界最大の256バイト送受信FIFOを各ポートに搭載したSystemBase自社製PCIシリアルコントローラ半導体「SB16C1052PCI」を採用しています。「SB16C1052PCI」は、シリアル通信に必要な機能を1チップに集約し、構成部品点数を削減することで高い信頼性を実現しています。

Multi-8/LPCIは、通信インターフェース別に2つのモデル（RS232およびRS422/RS485）を用意しており、FAやOAなどさまざまな分野で使用されています。

バスインターフェイス

仕様	PCI Local Bus Specification Rev 2.3

シリアル

インターフェース	RS232
通信ポート数	8
通信速度	最大921.6 Kbps
信号線	TXD, RXD, GND, RTS, CTS, DCD
データビット	5, 6, 7, 8
トップビット	1, 2
パリティー	None, Even, Odd
保護機能	±15KV衝撃電気信号から独自保護
フロー制御	ハードウェア又はソフトウェアによるRTS/CTS、XON/XOFF制御

ハードウェア

PCI バスコントローラ	SB16C1058PCI
ボードコネクタ	DB44 メス
ケーブルコネクタ	DB9 メス

ソフトウェア

OS	– Windows 7 以降 – Windows Server 2008 以降 – Linux(サポートカーネル資料室マニュアル参照)
ユーティリティ	Testview
