Multi-4C/LPCIe RS232

4ポートシリアル通信カード
PCI Express Base Specification Rev2.0に対応
RS232シリアルインタフェース
世界最大サイズの256バイト送受信FIFOサイズ

概要
スペック
ピンアサイン

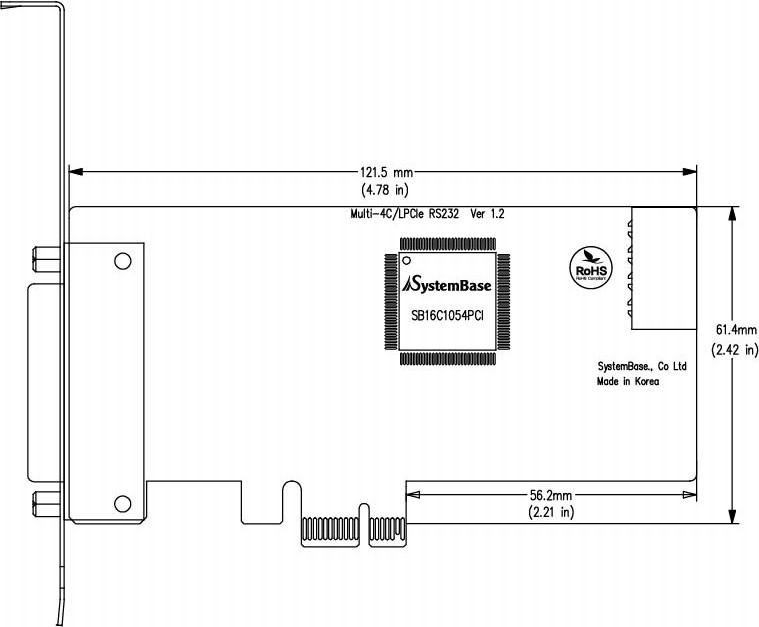

外径寸法図
ダウンロード

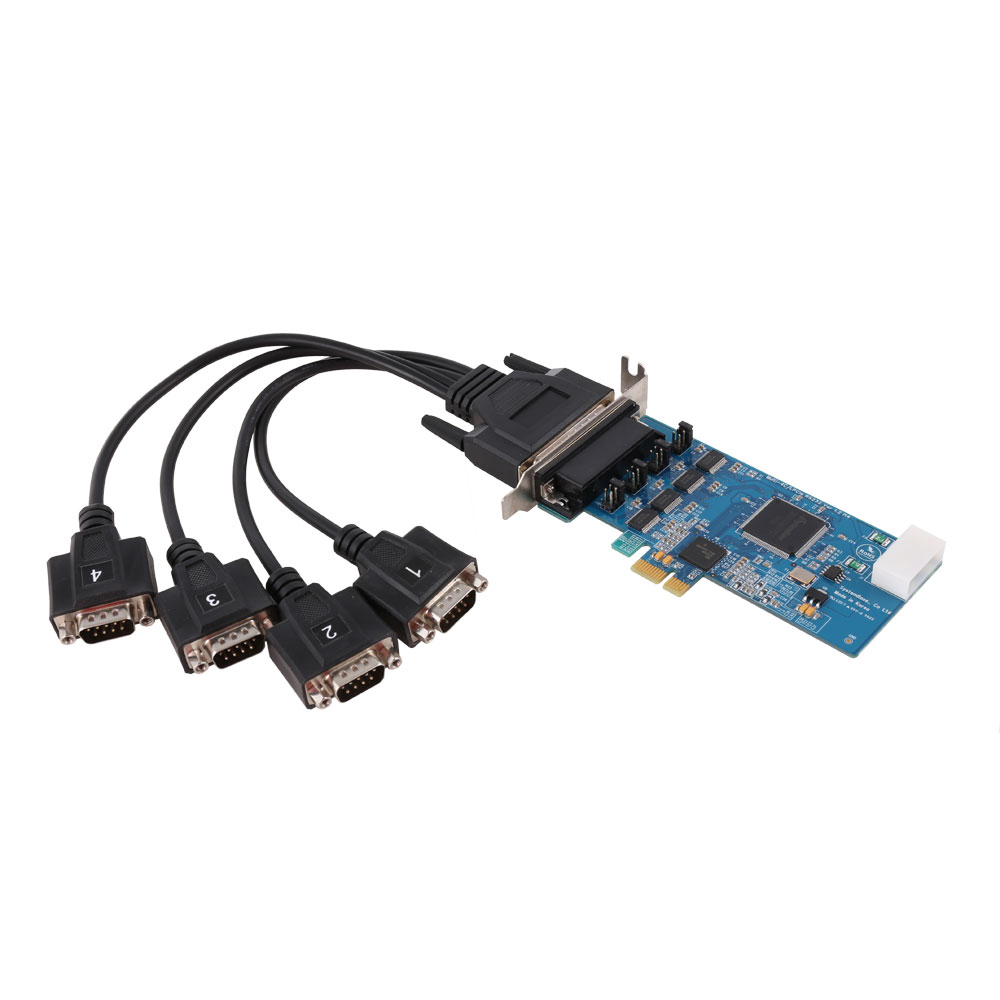

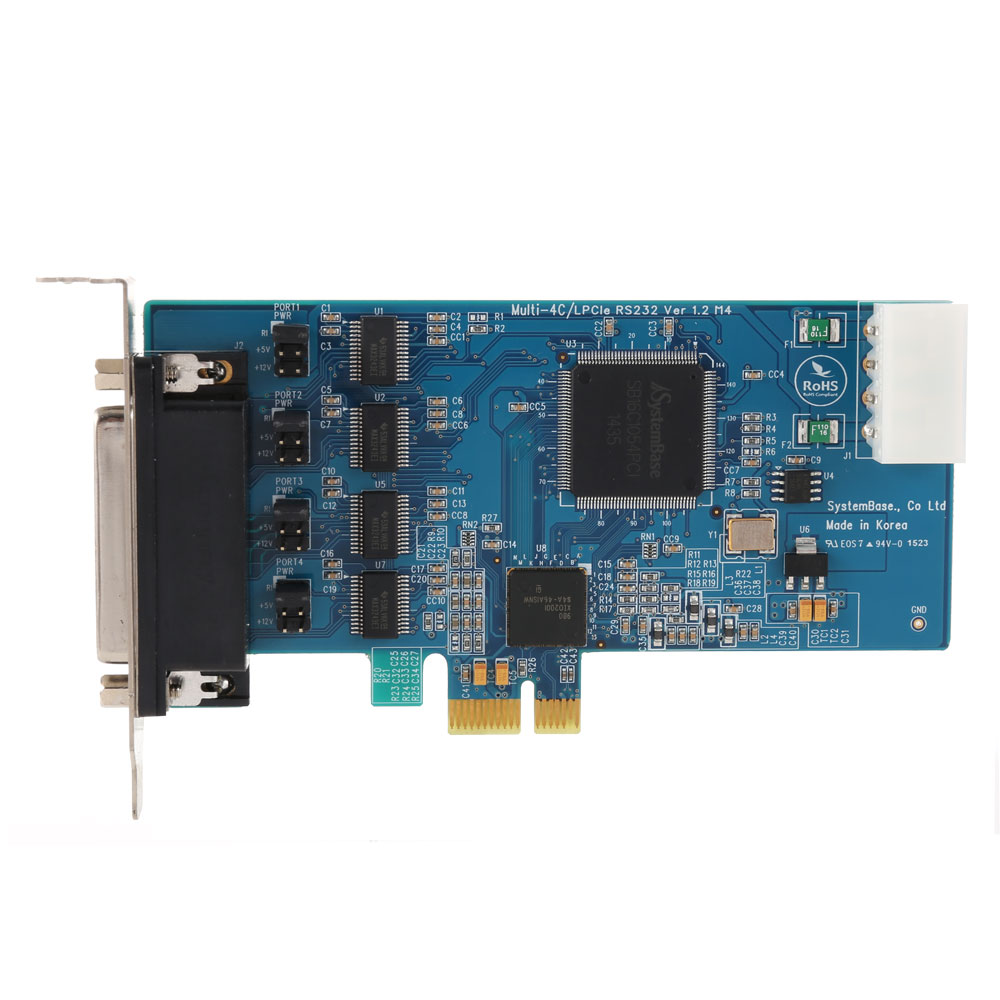

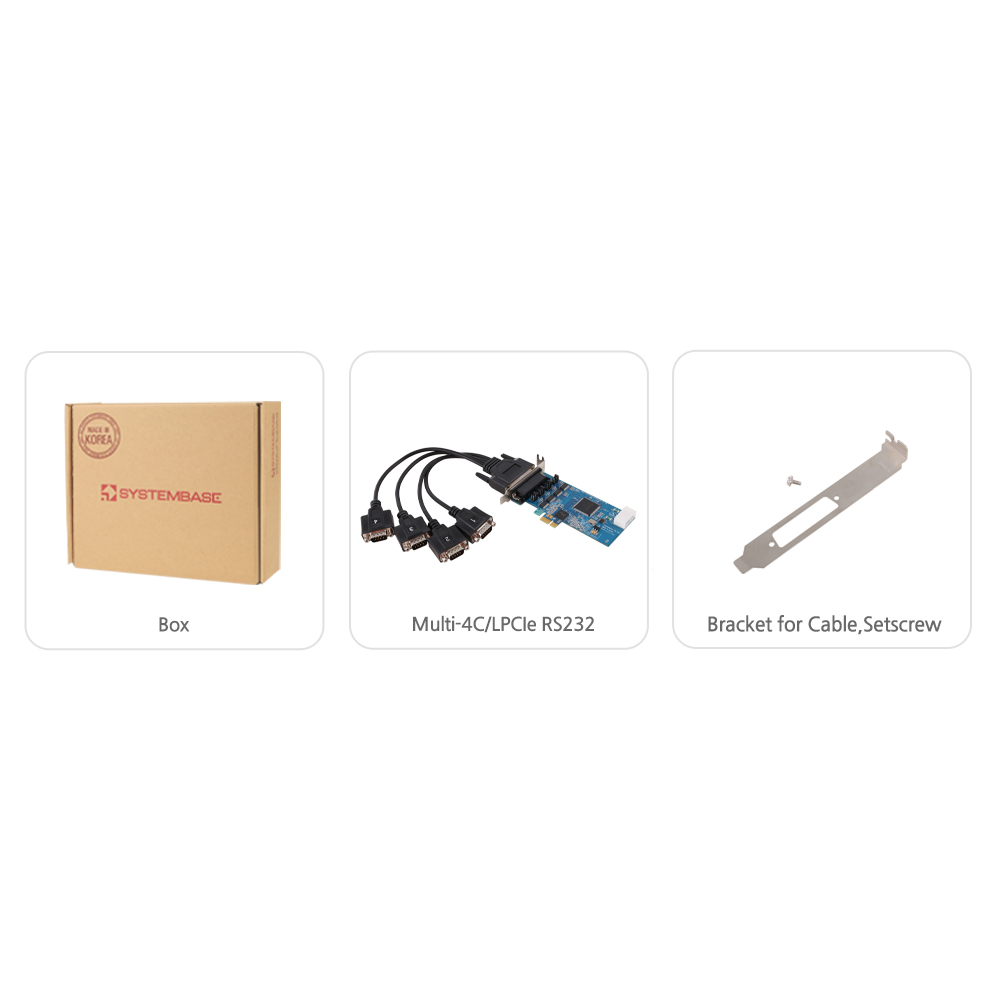

製品画像

概要

SystemBase「Multi-4C/LPCIe」は、4系統のシリアルポートを備えた4ポートシリアルインターフェースPCIeカードです。

CPU負荷を低減し、921.6Kbpsでもオーバーラン発生を防ぐことで安定したシリアル通信を実現する世界最大の256バイト送受信FIFOを各系統に備えたSystemBase自社製のPCIシリアルコントローラ半導体「SB16C1054PCI」を採用。シリアル通信に必要な諸機能を1チップに集約することで構成部品点数を削減し、高信頼性を実現しています。Multi-4C/LPCIeは、通信インターフェース別の2つのモデル RS232とRS422/RS485(Combo)を用意しており、FA、OAなど様々な分野で使用されています。

9番ピンによる電源供給

ジャンパー設定により、DB9端子の9番ピンを通じてRI信号線のかわりに+5Vや+12Vを外部へ供給することができます。SystemBaseが世界に先駆けて採用したこの方式を使うことで、バーコードリーダ等への電源供給が容易になりました。電源アダプターを不要にすることでコストを削減し、シンプルな利用環境とメンテナンス性の向上など数々のメリットをもたらします。

バスインターフェイス

仕様	PCI Express Base Specification Rev 2.0

シリアル

インターフェース	RS232
通信ポート数	4
通信速度	最大921.6 Kbps
信号線	TXD, RXD, GND, RTS, CTS, DTR, DSR, DCD, RI(+5Vまたは+12V可能)
データビット	5, 6, 7, 8
トップビット	1, 2
パリティー	None, Even, Odd
保護機能	±15KV衝撃電気信号から独自保護
フロー制御	ハードウェア又はソフトウェアによるRTS/CTS、XON/XOFF制御

ハードウェア

コントローラ	SB16C1054PCI
ボードコネクタ	DB44 メス
ケーブルコネクタ	DB44 to DB9ファンアウトケーブル、DB9 オス

ソフトウェア

OS	– Windows 7 以降 – Windows Server 2008 以降 – Linux(サポートカーネル資料室マニュアル参照)
ユーティリティ	Testview
