Multi-4/LPCI COMBO (RS422/RS485)

4ポートシリアル通信カード
PCIとPCI-Xバスに対応
RS422/RS485シリアルインタフェース
世界最大サイズの256バイト送受信FIFOサイズ

概要
スペック
ピンアサイン
外径寸法図
ダウンロード

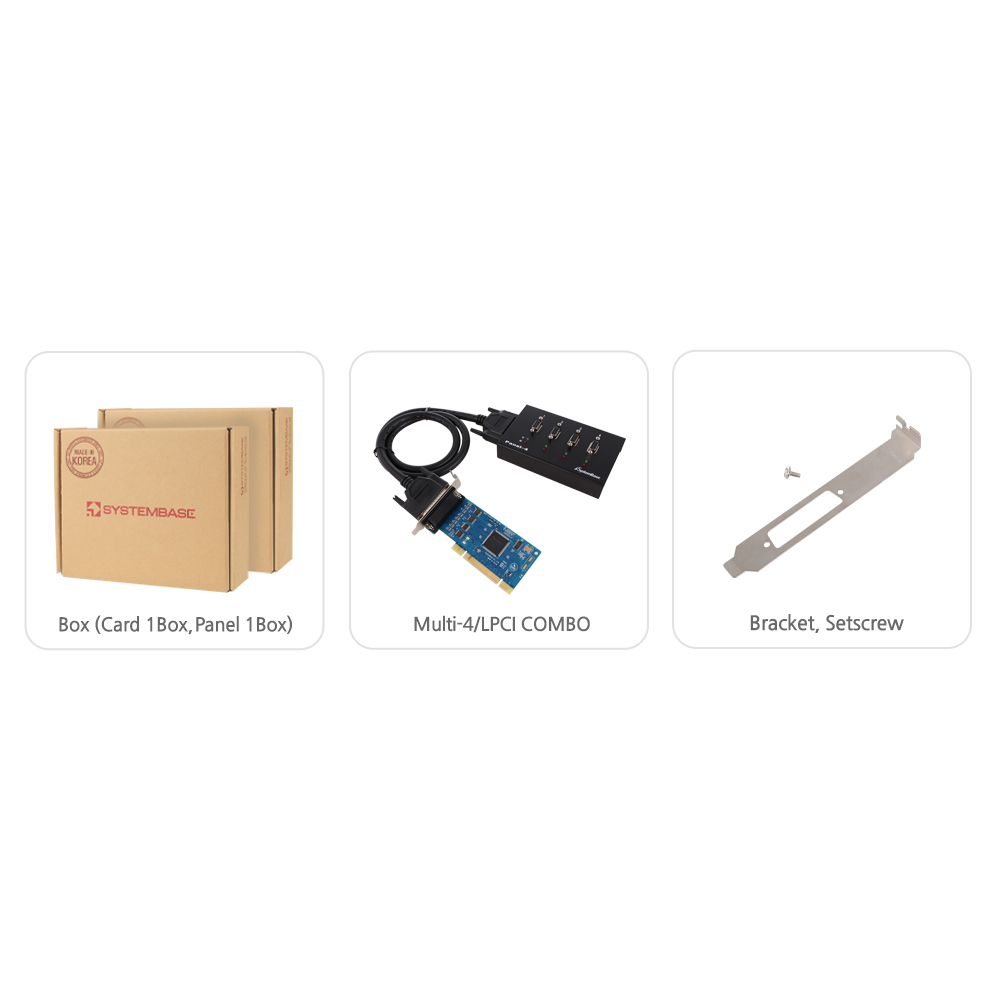

製品画像

概要

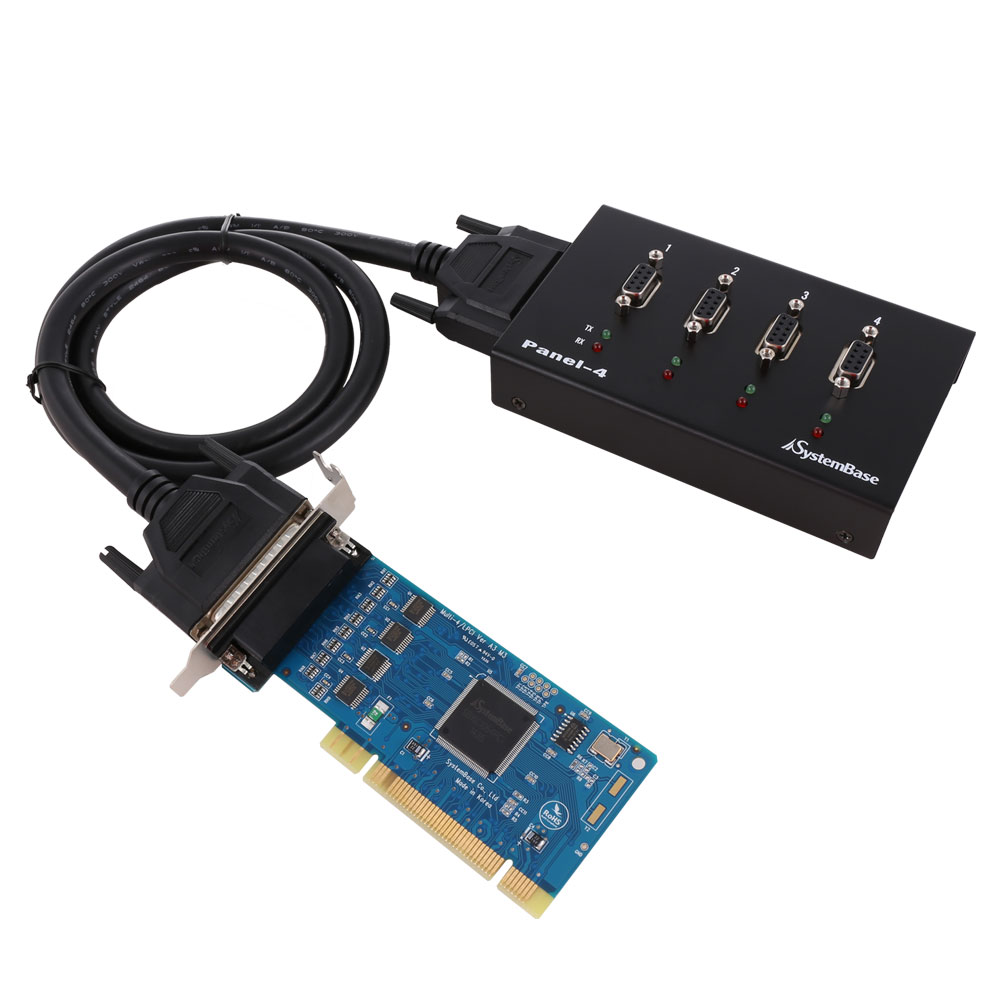

SystemBase「Multi-4/LPCI」は、4系統のシリアルポートを備えた4ポートシリアルインターフェースPCIカードです。
CPU負荷を軽減し、921.6Kbpsの高速通信でもオーバーランを防止することで安定したシリアル通信を実現する、世界最大の256バイト送受信FIFOを各ポートに搭載したSystemBase自社製PCIシリアルコントローラ半導体「SB16C1052PCI」を採用しています。「SB16C1052PCI」は、シリアル通信に必要な機能を1チップに集約し、構成部品点数を削減することで高い信頼性を実現しています。

Multi-4/LPCIは、通信インターフェース別に2つのモデル（RS232およびRS422/RS485コンボ）を用意しており、FAやOAなどさまざまな分野で使用されています。

オートトグリングによる衝突対策

RS422/RS485通信に対応したオートトグリング機能を備えており、RS422のマルチドロップネットワーク構成やRS485ネットワークでの出力信号の衝突を防止します。オートトグリング機能は、ハードウェアまたはソフトウェアで簡単に設定可能です。

スルーレート制限機能

シリアル通信時の電磁波放射を抑制するスルーレート制限機能を搭載しています。電磁波の影響に敏感な研究室や病院の計測器、医療機器などが、データ通信時に発生するノイズにより誤動作する可能性がある場合に、この機能を有効化することでノイズを抑制できます。スルーレート制限を有効にした場合、通信速度は最大250Kbpsに制限されます。

バスインターフェイス

仕様	PCI Local Bus Specification Rev 2.3

シリアル

インターフェース	RS422/RS485(Combo)
通信ポート数	4
通信速度	最大921.6 Kbps

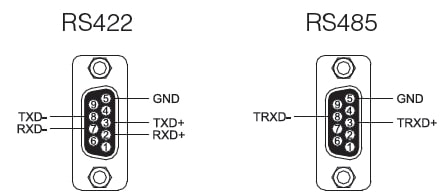

信号線	– RS422: TXD+, TXD-, RXD+, RXD- – RS485: TRXD+, TRXD-
データビット	5, 6, 7, 8
ストップビット	1, 2
パリティー	None, Even, Odd
保護機能	±15KV衝撃電気信号から独自保護
通信信号衝突防止	ハードウェア又はソフトウェアによるオートトグリング制御

ハードウェア

PCI バスコントローラ	SB16C1054PCI
ボードコネクタ	DB44 オス
ケーブルコネクタ	DB9 メス

ソフトウェア

OS	– Windows 7 以降 – Windows Server 2008 以降 – Linux(サポートカーネル資料室マニュアル参照)
ユーティリティ	Testview
