Multi-32/LPCIe RS232

32ポートシリアル通信カード
PCI Express Base Specification Rev2.0に対応
RS232シリアルインタフェース
世界最大サイズの256バイト送受信FIFOサイズ

概要
スペック

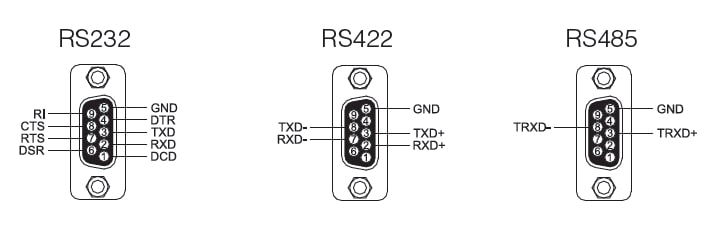

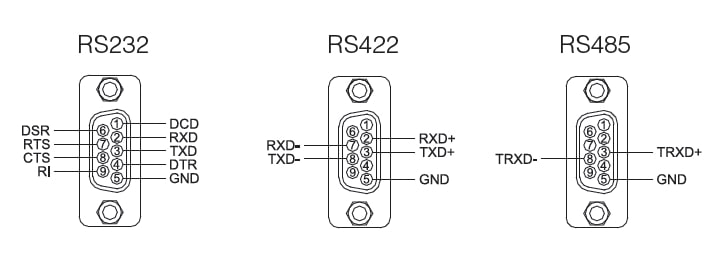

ピンアサイン
外径寸法図
ダウンロード

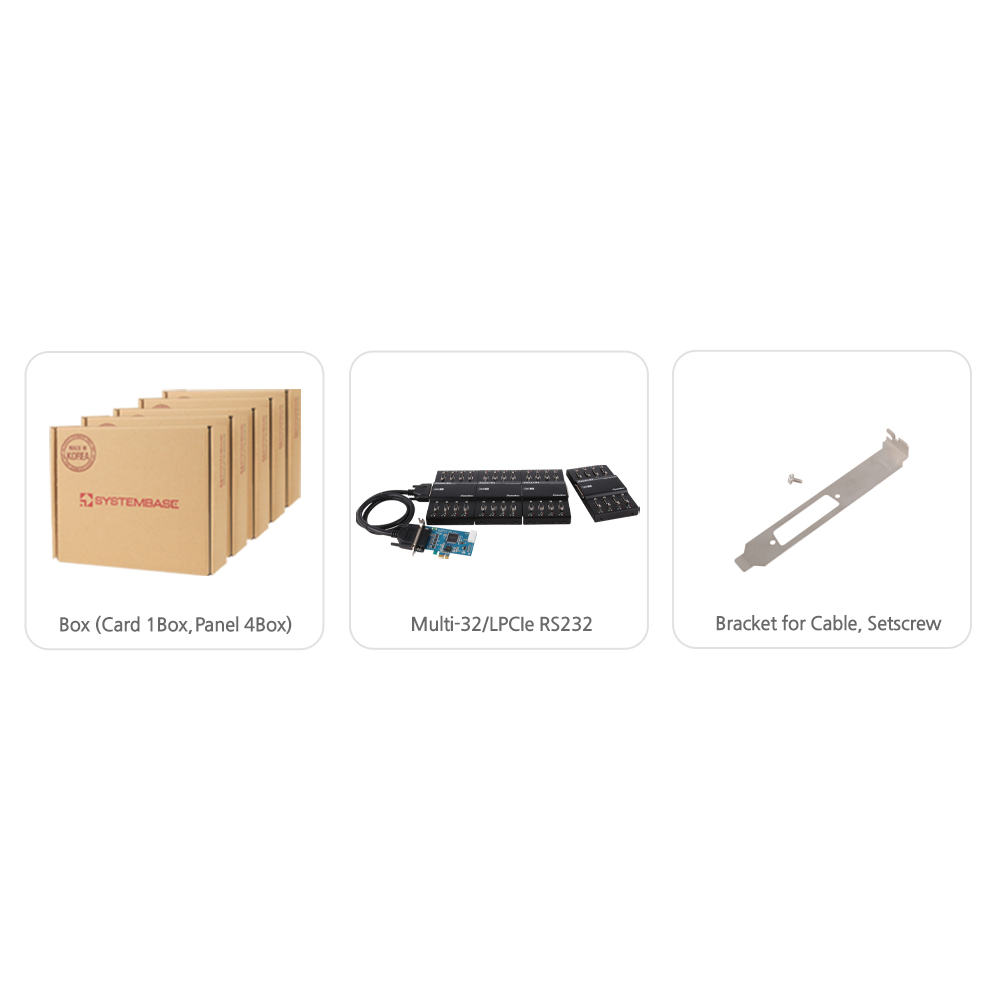

製品画像

概要

SystemBase 「Multi-32/LPCIe」は、32系統のシリアルポートを端子パネルに備えた32ポートシリアルインターフェースPCIeカードです。
CPU負荷を低減し、921.6Kbpsでもオーバーラン発生を防ぐことで安定したシリアル通信を実現する世界最大の256バイト送受信FIFOを各系統に備えたSystemBase自社製のPCIシリアルコントローラ半導体「SB16C1058PCI」を採用。シリアル通信に必要な諸機能を1チップに集約することで構成部品点数を削減し、高信頼性を実現しています。Multi-32/LPCIeは、通信インターフェース別の2つのモデル RS232とRS422/RS485(Combo)を用意しており、FA、OAなど様々な分野で使用されています。

9番ピンによる電源供給

ジャンパー設定により、DB9端子の9番ピンを通じてRI信号線のかわりに+5Vや+12Vを外部へ供給することができます。SystemBaseが世界に先駆けて採用したこの方式を使うことで、バーコードリーダ等への電源供給が容易になりました。電源アダプターを不要にすることでコストを削減し、シンプルな利用環境とメンテナンス性の向上など数々のメリットをもたらします。

オートトグリングの利便性

Multi-32/LPCIeはRS422/RS485通信のためのオートトグリング機能を提供します。この機能はRS422のマルチドロップ網が構成されたり、RS485網で出力信号同士の衝突を防ぐ役割をします。この機能がハードウェアまたはソフトウェア的に提供されるため、簡単にセットアップ画面でセットするだけで便利な機能です。

スルーレート制限機能

シリアル通信時の電磁波放出を抑制するスルーレート制限機能を備えています。電磁波の影響に敏感な研究室や病院の計測器や医療機器等が、データ通信時に発生するノイズの影響により誤動作が発生するおそれがある場合などにスルーレート制限機能を有効化してノイズを抑制することができます。スルーレート制限有効化時には通信速度が最大250Kbpsに制限されます。

バスインターフェイス

仕様	PCI Express Base Specification Rev 2.0

シリアル

インターフェース	RS232
通信ポート数	32(パネル1枚あたり8ポート、パネル4枚装着時32ポート対応)
通信速度	最大230.4Kbps
信号線	TXD、RXD、GND、RTS、CTS、DTR、DSR、DCD、RI(+5Vまたは+12V可)
データビット	5, 6, 7, 8
トップビット	1, 2
パリティー	None, Even, Odd
保護機能	±15KV衝撃電気信号から独自保護
フロー制御	ハードウェア又はソフトウェアによるオートトグリング制御
通信信号衝突防止	ハードウェア又はソフトウェアによるオートトグリング制御

ハードウェア

PCIバスコントローラ	SB4002A
UART	SB16C1058
ボード側端子形状	DB44 オス

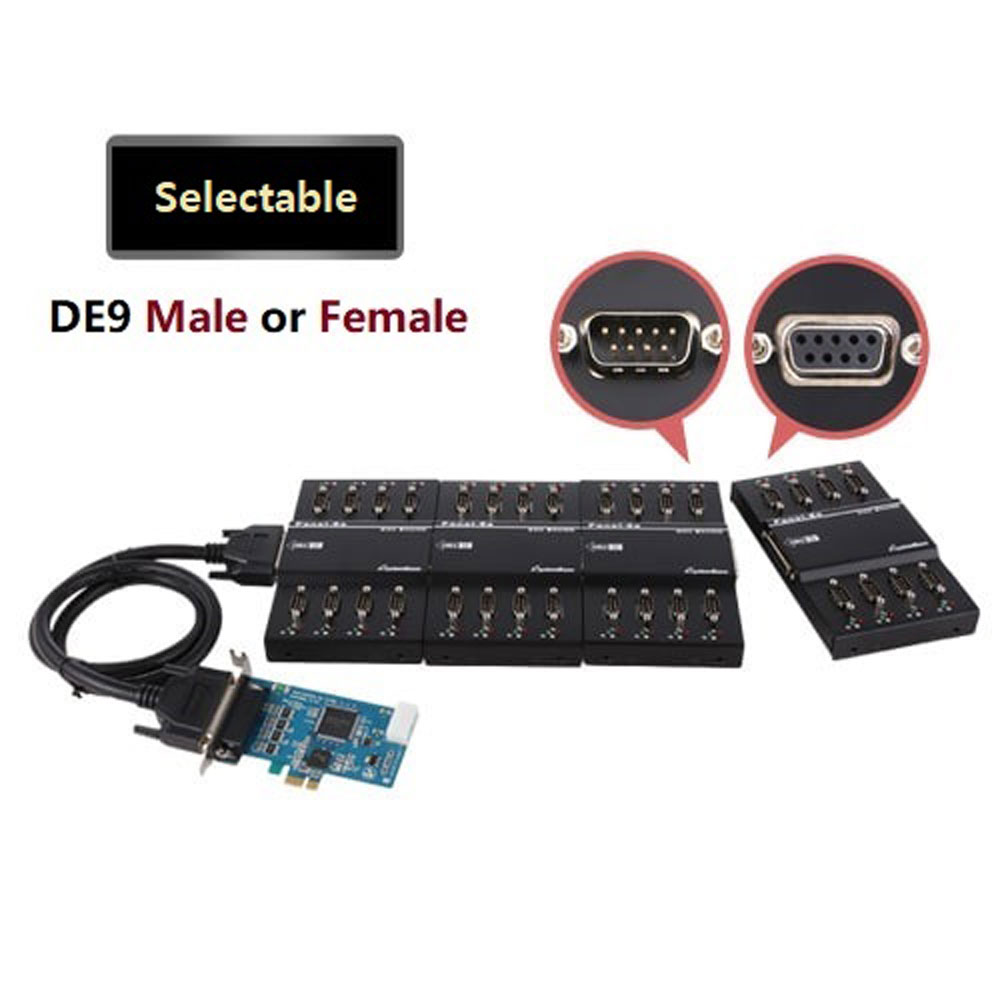

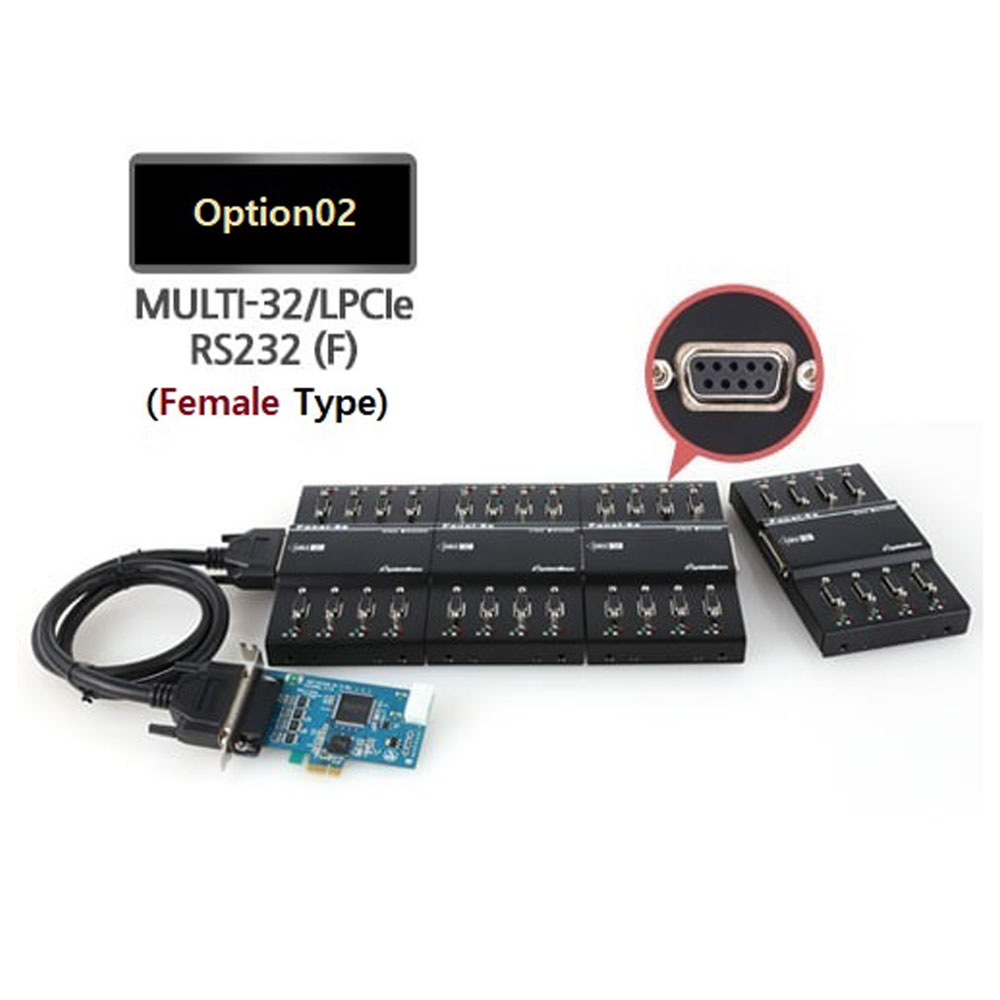

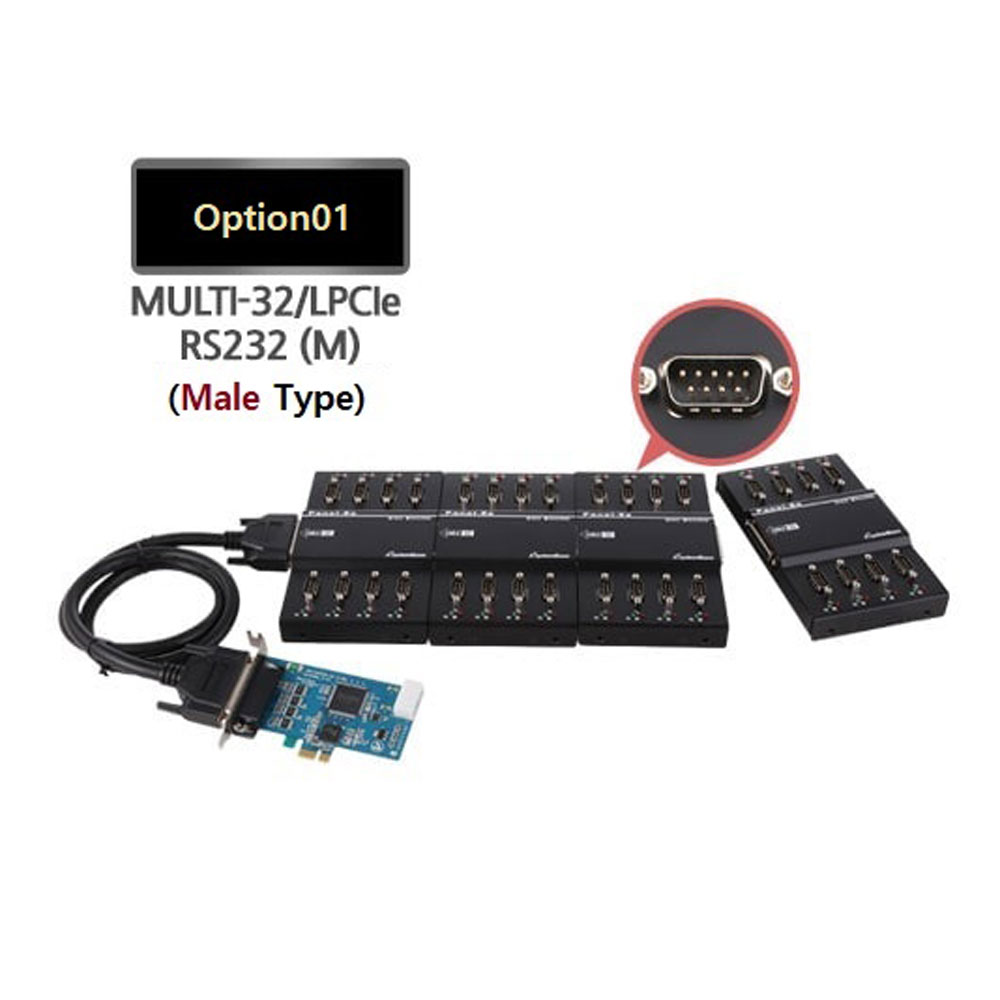

シリアル端子形状	DB9 オスまたはメス (接続するパネルにより選択)

ソフトウェア

OS	– Windows 7 以降 – Windows Server 2008 以降 – Linux(サポートカーネル資料室マニュアル参照)
ユーティリティ	Testview
