Multi-32/LPCI RS232

32ポートシリアル通信カードと拡張可能な8ポートパネル
PCIとPCI-Xバスに対応
RS232シリアルインタフェース
世界最大サイズの256バイト送受信FIFOサイズ

概要
スペック

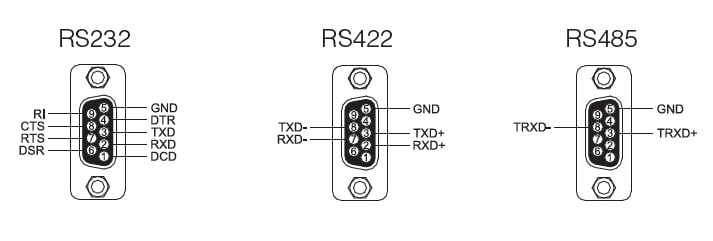

ピンアサイン

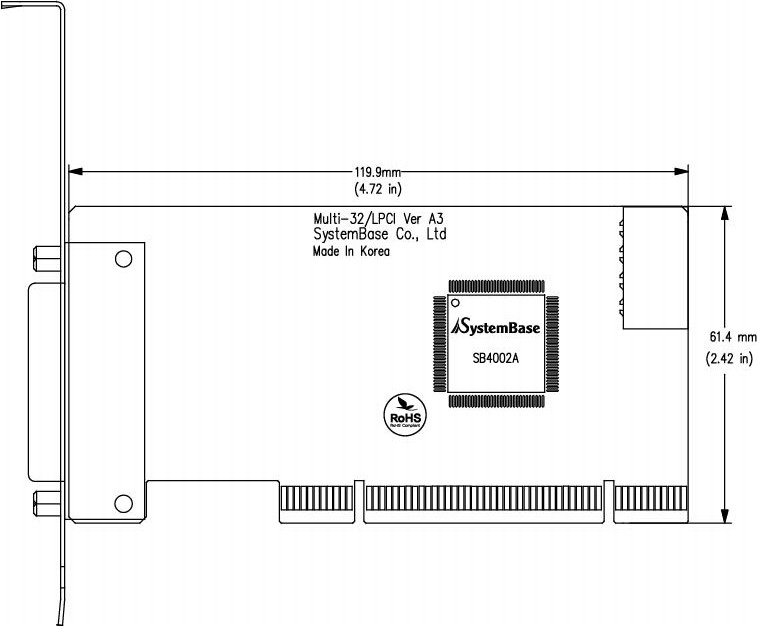

外径寸法図
ダウンロード

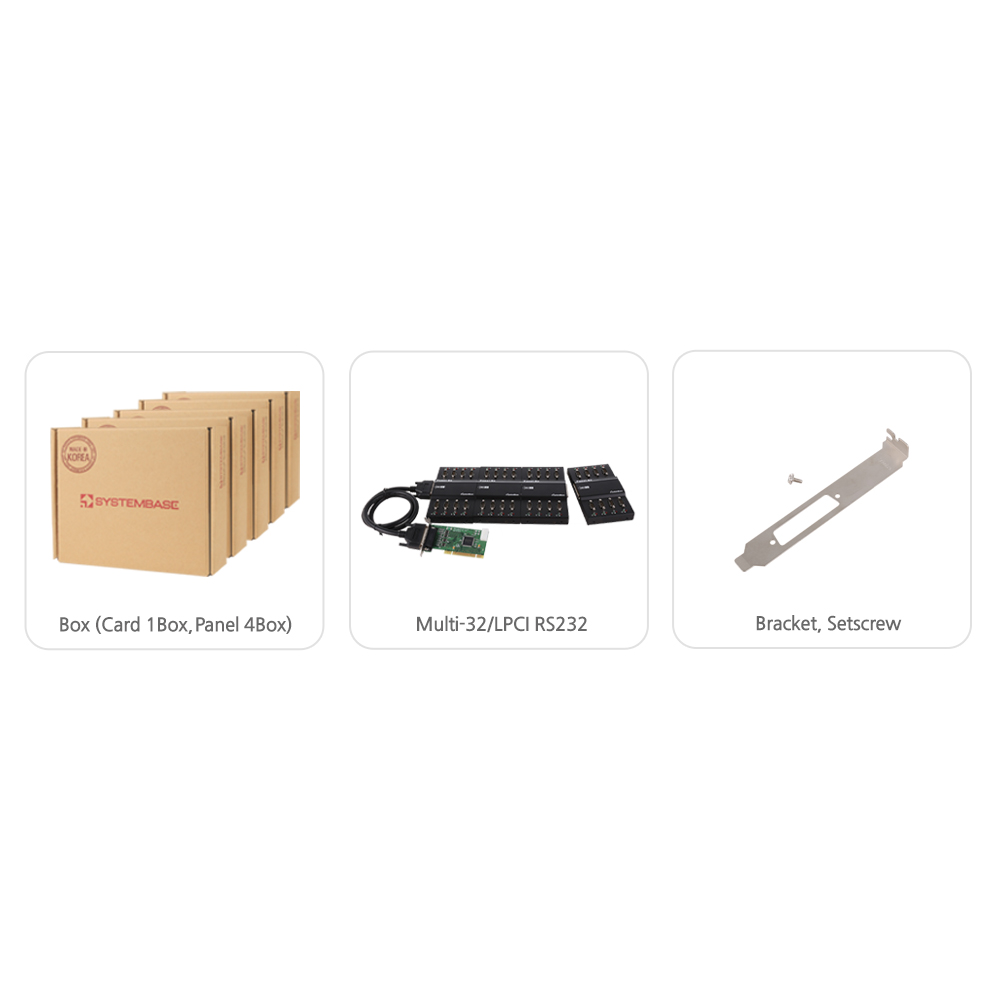

製品画像

概要

SystemBase「Multi-32/LPCI」は、8ポート単位の端子パネルで最大32ポートまで拡張可能な32ポートシリアルインターフェースPCIカードです。
CPU負荷を軽減し、921.6Kbpsの高速通信でもオーバーランを防止することで安定したシリアル通信を実現する、世界最大の256バイト送受信FIFOを各ポートに搭載したSystemBase自社製PCIシリアルコントローラ半導体「SB16C1058PCI」を採用しています。「SB16C1058PCI」は、シリアル通信に必要な機能を1チップに集約し、構成部品点数を削減することで高い信頼性を実現しています。
Multi-32/LPCIは、通信インターフェース別に2つのモデル（RS232およびRS422/RS485）を用意しており、FAやOAなどさまざまな分野で使用されています。

9番ピンによる電源供給

ジャンパー設定により、DB9端子の9番ピンを通じてRI信号線の代わりに+5Vまたは+12Vを外部機器に供給できます。SystemBaseが世界に先駆けて採用したこの方式により、バーコードリーダーなどへの電源供給が容易になりました。電源アダプターが不要になることでコストを削減し、シンプルな利用環境の構築とメンテナンス性の向上など、多くのメリットを提供します。

オートトグリングの利便性

Multi-32/LPCIは、RS422/RS485通信に対応したオートトグリング機能を備えています。この機能は、RS422のマルチドロップネットワーク構成やRS485ネットワークでの出力信号の衝突を防止します。ハードウェアまたはソフトウェアで簡単に設定できるため、セットアップ画面で手軽に利用可能です。

スルーレート制限機能

シリアル通信時の電磁波放射を抑制するスルーレート制限機能を搭載しています。電磁波の影響に敏感な研究室や病院の計測器、医療機器などが、データ通信時に発生するノイズにより誤動作する可能性がある場合に、この機能を有効化することでノイズを抑制できます。スルーレート制限を有効にした場合、通信速度は最大250Kbpsに制限されます。

バスインターフェイス

仕様	PCI Local Bus Specification Rev 2.3

シリアル

インターフェース	RS232
通信ポート数	32(パネル1枚あたり8ポート、パネル4枚装着時32ポート対応)
通信速度	最大921.6 Kbps
信号線	TXD, RXD, RTS, CTS, DTR, DSR, DCD,RI(+5Vまたは+12V使用可能)
データビット	5, 6, 7, 8
トップビット	1, 2
パリティー	None, Even, Odd
保護機能	±15KV衝撃電気信号から独自保護
フロー制御	フロー制御ハードウェア又はソフトウェアによるRTS/CTS、XON/XOFF制御

ハードウェア

PCI バスコントローラ	SB4002A
UART	SB16C1058
ボード側端子形状	DB44 オス

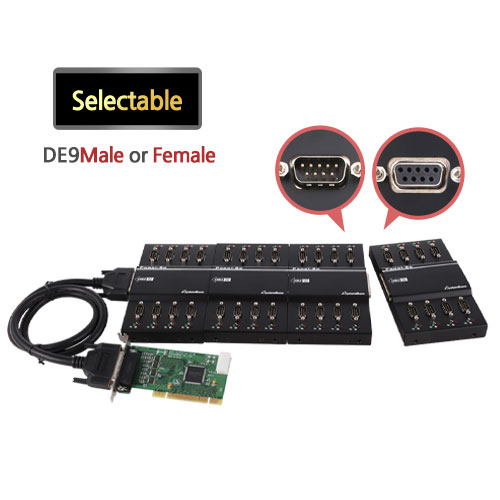

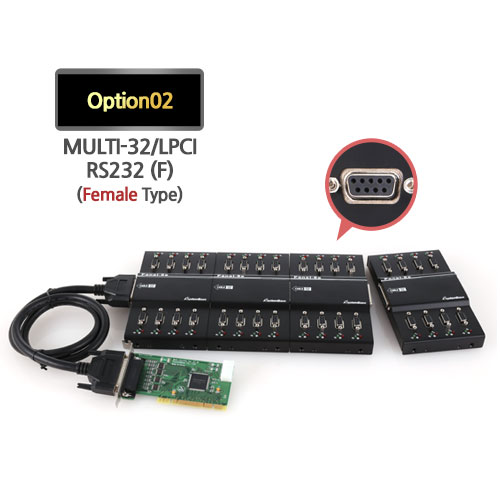

シリアル端子形状	DB9 オスまたはメス (接続するパネルにより選択)

ソフトウェア

OS	– Windows 7 以降 – Windows Server 2008 以降 – Linux(サポートカーネル資料室マニュアル参照)
ユーティリティ	Testview
