Multi-2C/LPCIe COMBO (RS422/RS485)

ポートシリアル通信カード
PCI Express Base Specification Rev2.0に対応
RS422/RS485シリアルインタフェース
世界最大サイズの256バイト送受信FIFOサイズ

概要
スペック

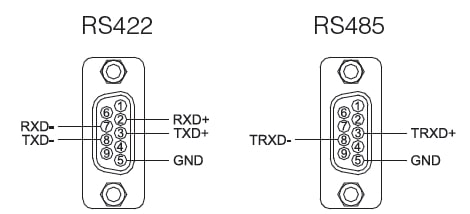

ピンアサイン

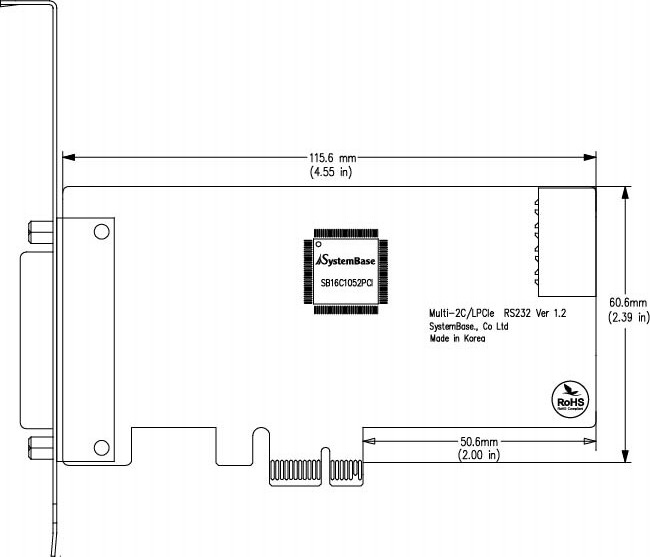

外径寸法図
ダウンロード

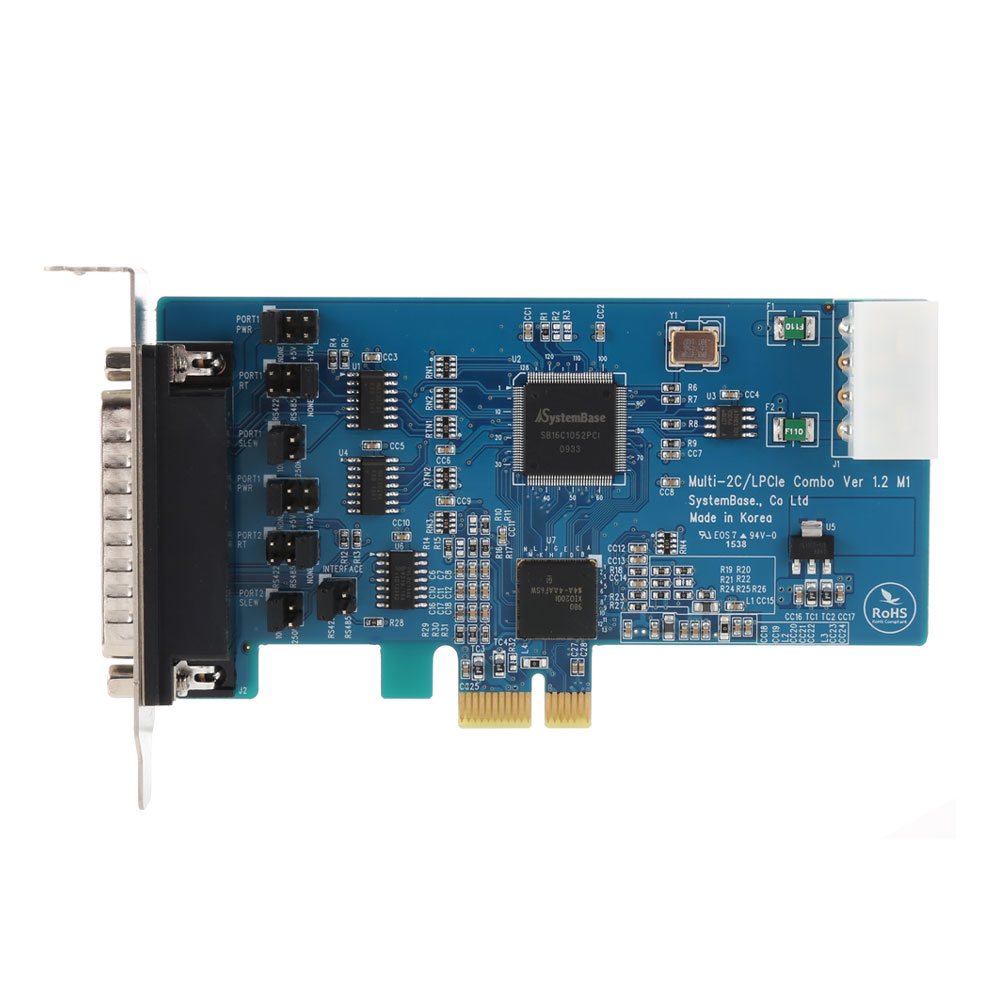

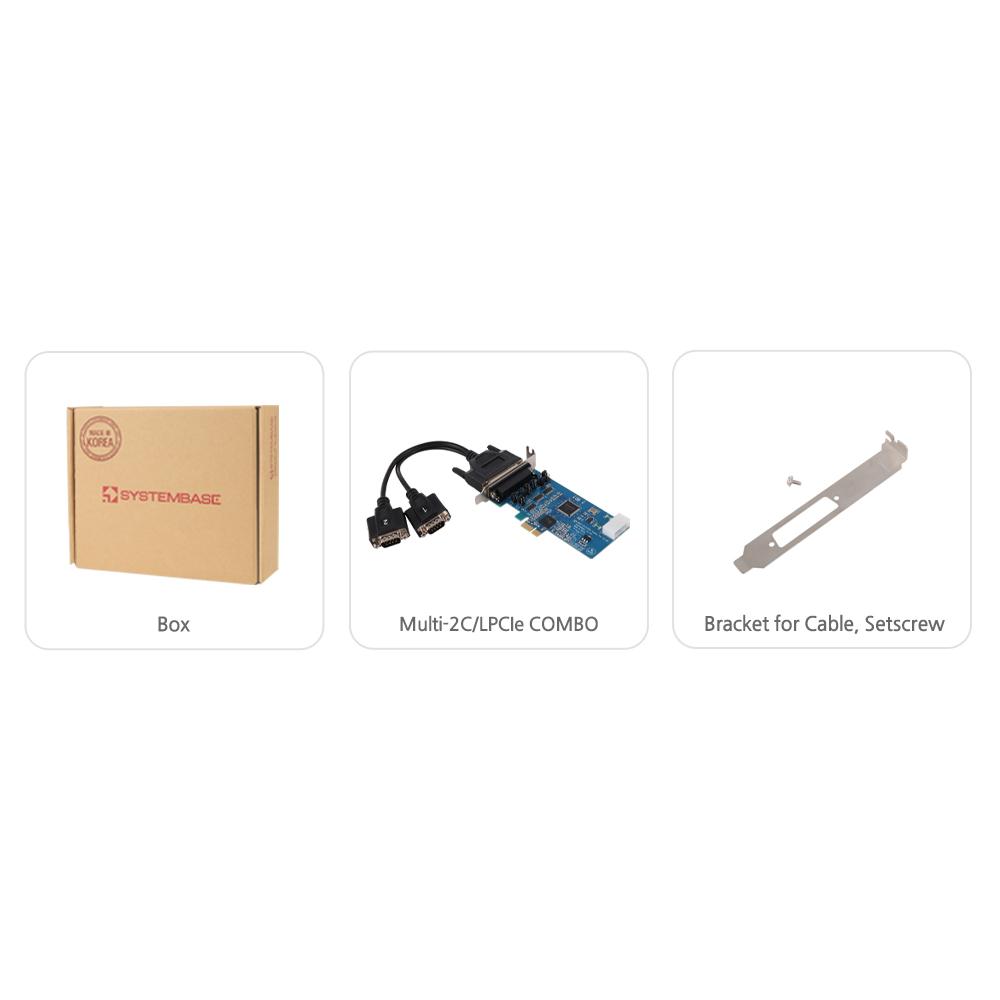

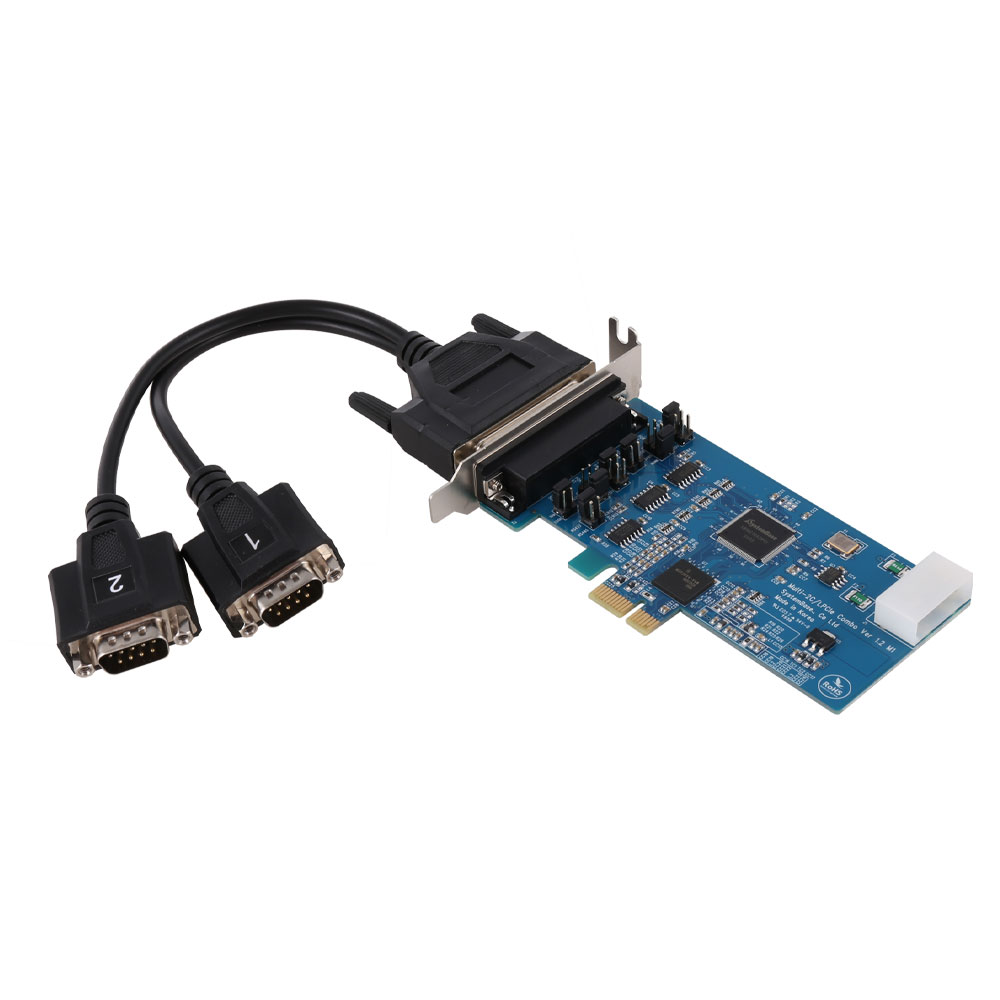

製品画像

概要

SystemBase「Multi-2C/LPCIe」はシステムベースが開発した強力な半導体であるSB16C1052PCIを装着したシリアル通信カードです。SB16C1052PCI半導体はPCIバス専用UARTで世界最大サイズの256バイトサイズを持つ送受信FIFOを持ち、通信速度921.6Kbpsでもオーバーランを発生させない性能を保有しています。また、シリアル通信に必要な多様で付加的な機能を内蔵しているため、追加的な部品が必要なく、少ない数の部品で回路を構成することができ、信頼性が高いです。Multi-2C/LPCIeはRS232とRS422/RS485(Combo)を通信インターフェースに対応する2つのモデルがあり、事務自動化、工場自動化用など様々な部門で使用されています。

9番ピンによる電源供給

ジャンパー設定により、DB9端子の9番ピンを通じてRI信号線のかわりに+5Vや+12Vを外部へ供給することができます。SystemBaseが世界に先駆けて採用したこの方式を使うことで、バーコードリーダ等への電源供給が容易になりました。電源アダプターを不要にすることでコストを削減し、シンプルな利用環境とメンテナンス性の向上など数々のメリットをもたらします。

オートトグリングの利便性

Multi-2C/LPCIeはRS422/RS485通信のためのオートトグリング機能を提供します。この機能はRS422のマルチドロップ網が構成されたり、RS485網で出力信号同士の衝突を防ぐ役割をします。この機能がハードウェアまたはソフトウェア的に提供されるため、簡単にセットアップ画面でセットするだけで便利な機能です。

スルーレート制限機能

Multi-2C/LPCIeはRS422/RS485インターフェース通信時、スルーレート制限機能を持っている。スルーレート制限機能とは、データ通信時に電磁波放出を抑制する機能です。データ通信時に発生する雑音により、医療機器等で装置が誤動作をする場合が発生したり、ピン配置図や通信データが誤って伝達される場合があります。このような雑音が発生しないようにする機能がスルーレート制限機能です。しかし、この機能が活性化すると、最高通信速度は250Kbpsに制限されます。このような機能は病院、研究室など電磁波に敏感な環境で主に使われます。

バスインターフェイス

仕様	PCI Express Base Specification Rev 2.0

シリアル

インターフェース	RS422/RS485(Combo)
通信ポート数	2
通信速度	最大921.6 Kbps
信号線	– RS422: TXD+, TXD-, RXD+, RXD- – RS485: TRXD+, TRXD-
データビット	5, 6, 7, 8
トップビット	1, 2
パリティー	None, Even, Odd
保護機能	±15KV衝撃電気信号から独自保護
通信信号衝突防止	ハードウェア又はソフトウェアによるオートトグリング制御

ハードウェア

コントローラ	SB16C1052PCI
ボードコネクタ	DB25 Male
ケーブルコネクタ	DB25 to DB9ファンアウトケーブル、DB9 Male

ソフトウェア

OS	– Windows 7 以降 – Windows Server 2008 以降 – Linux(サポートカーネル資料室マニュアル参照)
ユーティリティ	Testview
