Multi-2C/LPCI COMBO (RS422/RS485)

ポートシリアル通信カード
PCIとPCI-Xバスに対応
RS422/RS485シリアルインタフェース
世界最大サイズの256バイト送受信FIFOサイズ

概要
スペック

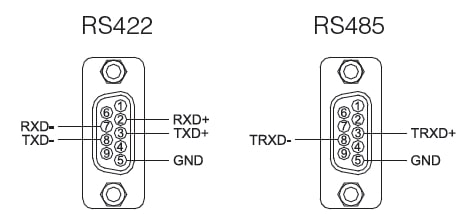

ピンアサイン

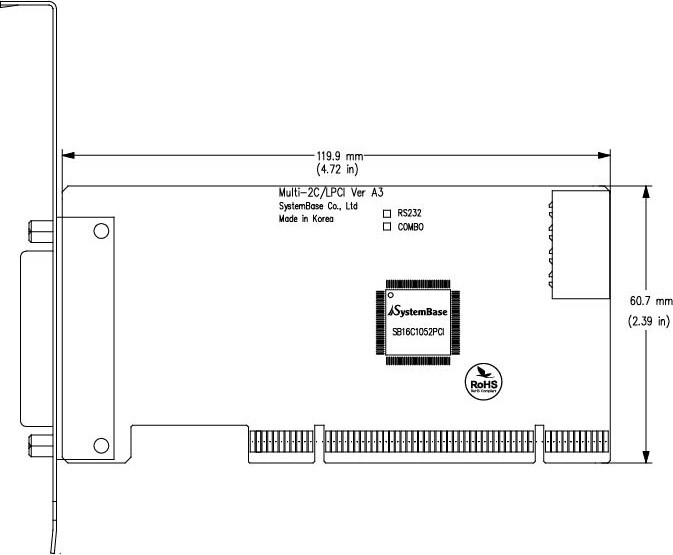

外径寸法図
ダウンロード

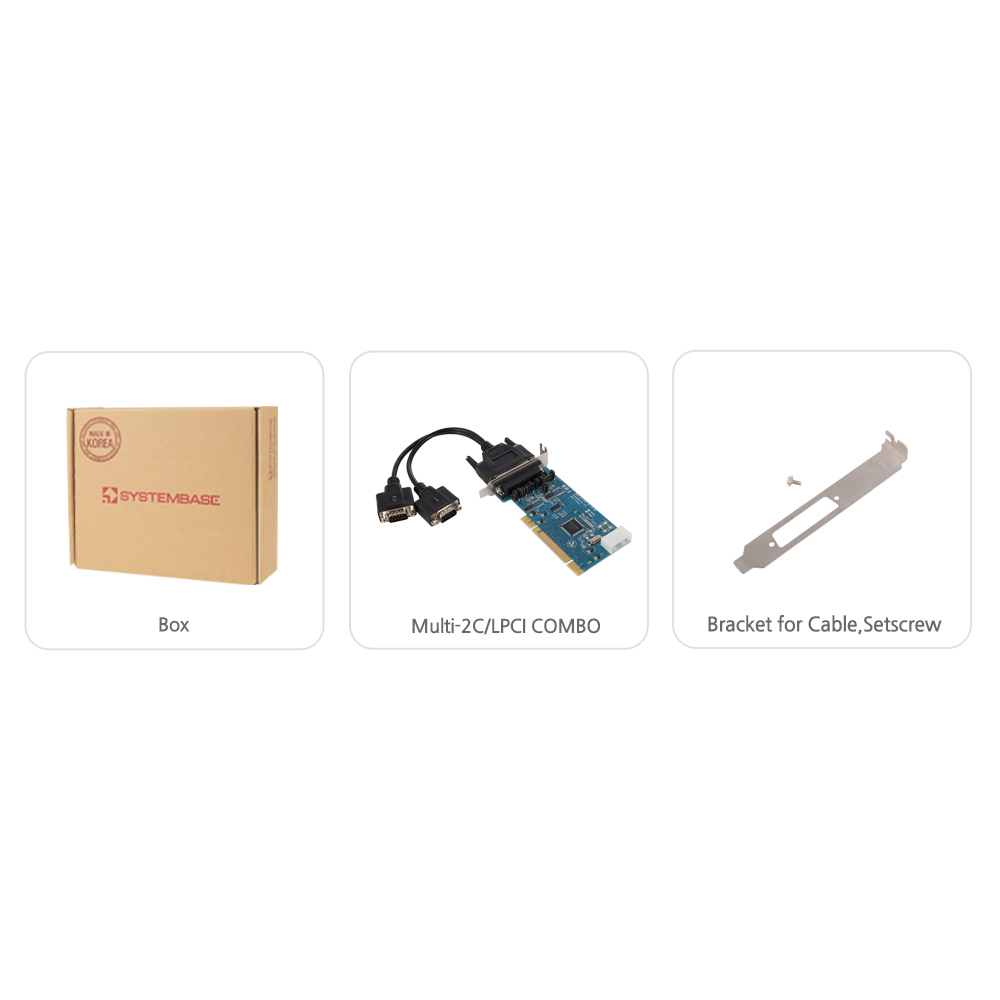

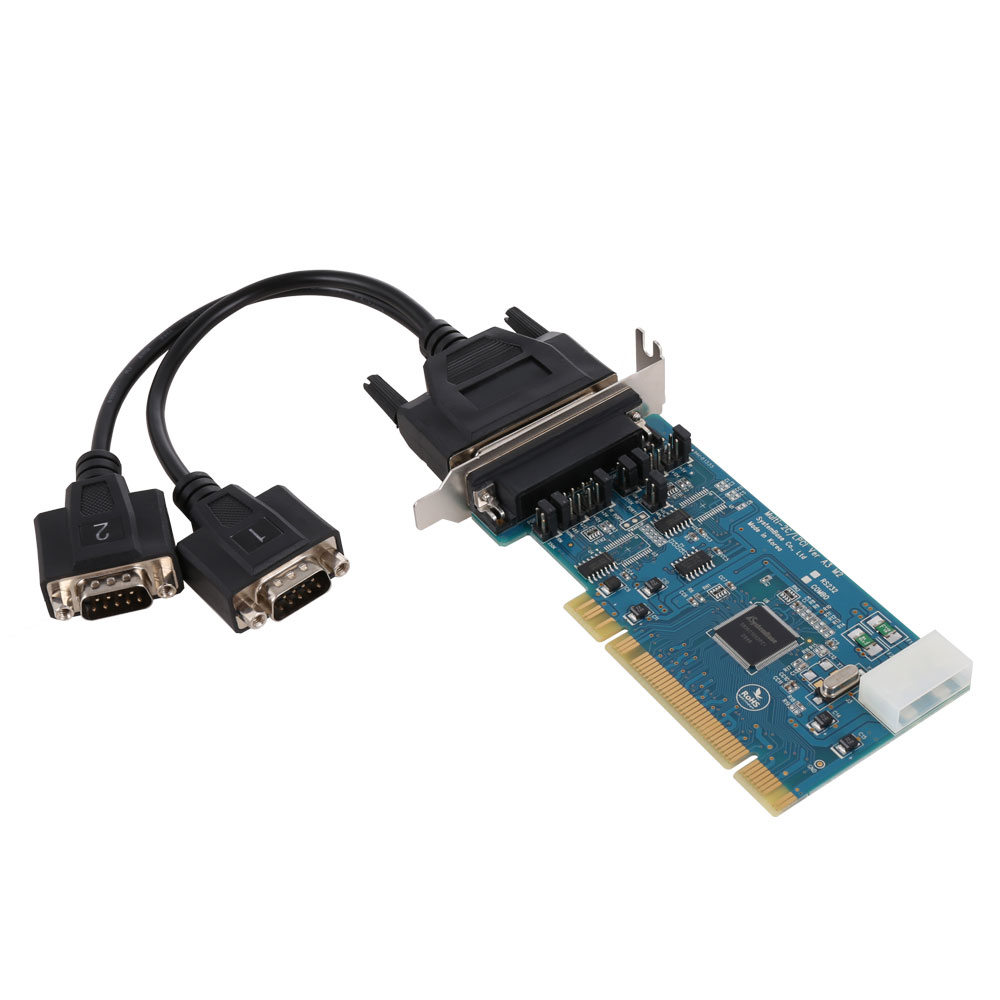

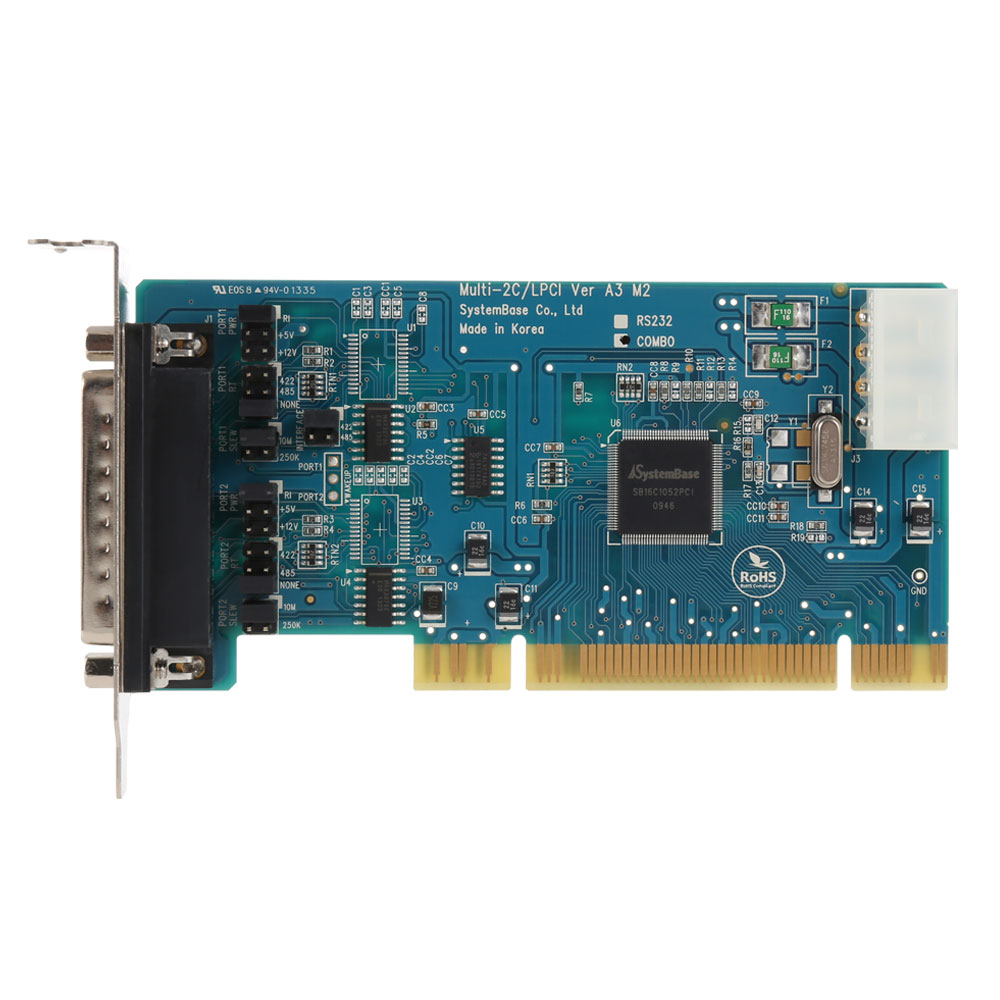

製品画像

概要

SystemBase「Multi-2C/LPCI」は、2系統のシリアルポートを備えた2ポートシリアルインターフェースPCIカードです。
CPU負荷を軽減し、921.6Kbpsの高速通信でもオーバーランを防止することで安定したシリアル通信を実現する、世界最大の256バイト送受信FIFOを各ポートに搭載したSystemBase自社製PCIシリアルコントローラ半導体「SB16C1052PCI」を採用しています。「SB16C1052PCI」は、シリアル通信に必要な機能を1チップに集約し、構成部品点数を削減することで高い信頼性を実現しています。

Multi-2C/LPCIは、通信インターフェース別に2つのモデル（RS232およびRS422/RS485）を用意しており、FAやOAなどさまざまな分野で使用されています。

9番ピンによる電源供給

DB9の9番ピンを通じて、ジャンパー設定によりRI信号線の代わりに+5Vまたは+12Vを外部機器に供給できます。この機能はSystemBaseが世界で初めて採用した方式で、バーコードリーダーなどに簡単に電源を供給できます。これにより、電源アダプターが不要となり、追加コストを削減できるほか、すっきりとした環境の構築とメンテナンスの簡便化に多くの利点があります。

オートトグリングによる衝突対策

RS422/RS485通信に対応したオートトグリング機能を備えており、RS422のマルチドロップネットワーク構成やRS485ネットワークでの出力信号の衝突を防止します。オートトグリング機能は、ハードウェアまたはソフトウェアで簡単に設定可能です。

スルーレート制限機能

シリアル通信時の電磁波放射を抑制するスルーレート制限機能を搭載しています。電磁波の影響に敏感な研究室や病院の計測器、医療機器などが、データ通信時に発生するノイズにより誤動作する可能性がある場合に、この機能を有効化することでノイズを抑制できます。スルーレート制限を有効にした場合、通信速度は最大250Kbpsに制限されます。

バスインターフェイス

仕様	PCI Local Bus Specification Rev 2.3

シリアル

インターフェース	RS422/RS485(Combo)
通信ポート数	2
通信速度	最大921.6 Kbps
信号線	– RS422: TXD+, TXD-, RXD+, RXD- – RS485: TRXD+, TRXD-
データビット	5, 6, 7, 8
ストップビット	1, 2
パリティー	None, Even, Odd
保護機能	±15KV衝撃電気信号から独自保護
通信信号衝突防止	ハードウェア又はソフトウェアによるオートトグリング制御

ハードウェア

PCI バスコントローラ	SB16C1052PCI
ボードコネクタ	DB25 Male
ケーブルコネクタ	DB25 to DB9ファンアウトケーブル、DB9 Male

ソフトウェア

OS	– Windows 7 以降 – Windows Server 2008 以降 – Linux(サポートカーネル資料室マニュアル参照)
ユーティリティ	Testview
