Multi-2/PCI RS232

ポートシリアル通信カード
PCIとPCI-Xバスに対応
RS232シリアルインタフェース
世界最大サイズの256バイト送受信FIFOサイズ

概要
スペック
ピンアサイン

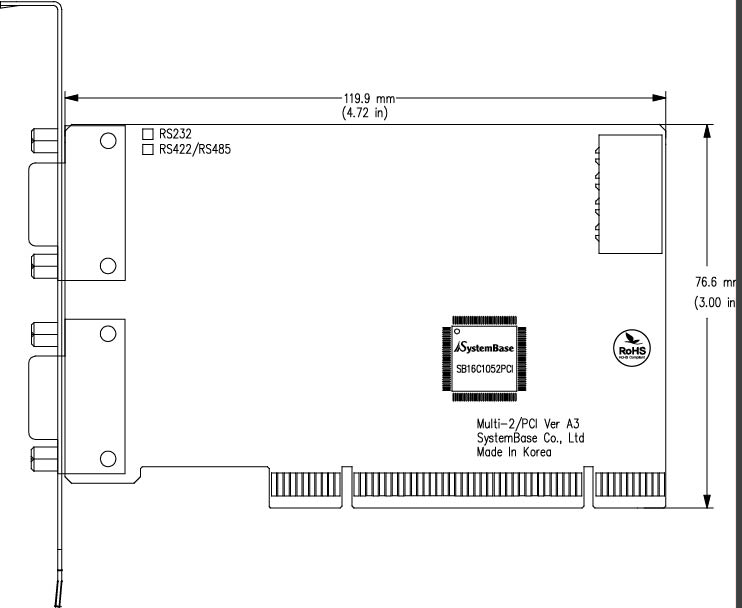

外径寸法図
ダウンロード

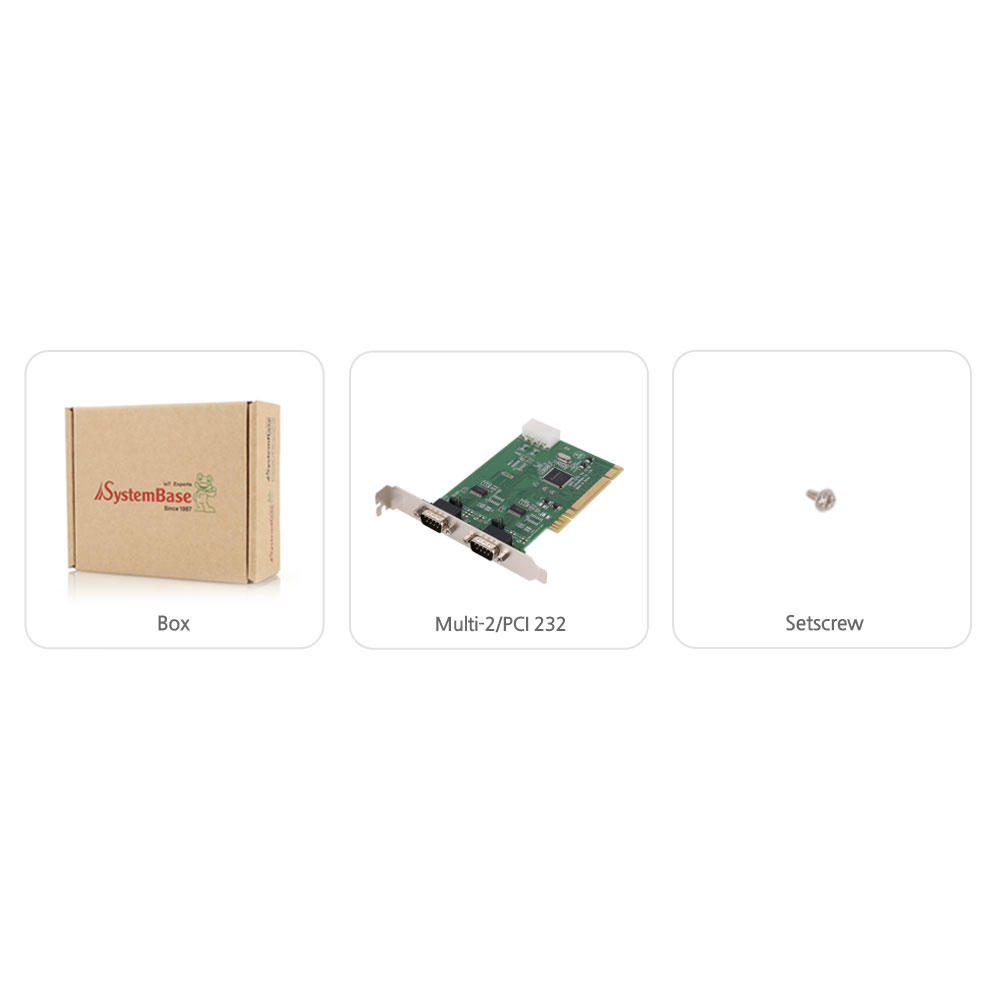

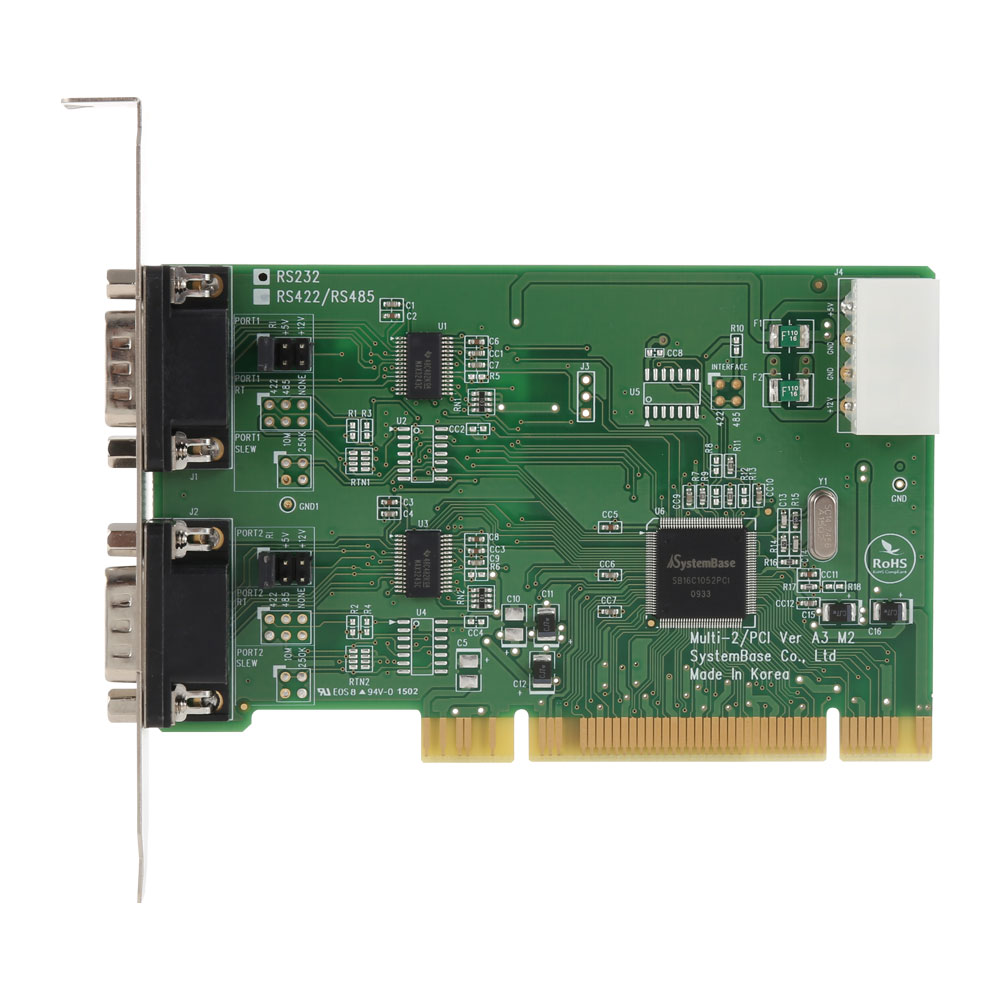

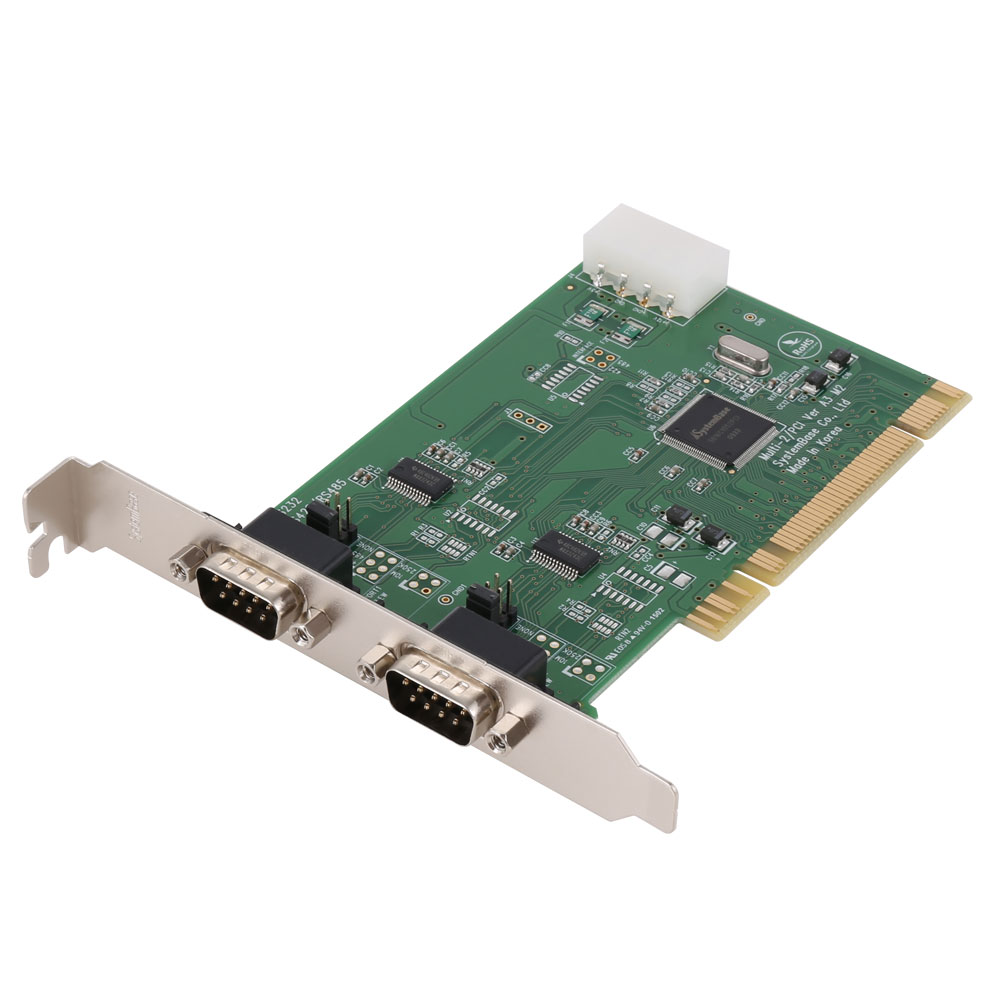

製品画像

概要

SystemBase「Multi-2/PCI」は、2系統のシリアルポートを備えた2ポートシリアルインターフェースPCIカードです。

CPU負荷を軽減し、921.6Kbpsの高速通信でもオーバーランを防止することで安定したシリアル通信を実現する、世界最大の256バイト送受信FIFOを各ポートに搭載したSystemBase自社製PCIシリアルコントローラ半導体「SB16C1052PCI」を採用しています。「SB16C1052PCI」は、シリアル通信に必要な機能を1チップに集約し、構成部品点数を削減することで高い信頼性を実現しています。

Multi-2/PCIは、通信インターフェース別に2つのモデル（RS232およびRS422/RS485）を用意しており、FAやOAなどさまざまな分野で使用されています。

9番ピンによる電源供給

DB9コネクタの9番ピン（RI信号線）をジャンパー設定により+5V電源供給ピンとして使用できます。この機能はSystemBaseが世界で初めて採用したもので、バーコードリーダーなどの外部機器に簡単に電源を供給可能です。別途電源アダプターが不要なため、コスト削減、配線整理、保守の簡便化を実現し、クリーンな運用環境を提供します。

バスインターフェイス

仕様	PCI Local Bus Specification Rev 2.3

シリアル

インターフェース	RS232
通信ポート数	2
通信速度	最大921.6 Kbps
信号線	TXD, RXD, GND, RTS, CTS, DTR, DSR, DCD, RI(+5V 又は+12V 可能)
データビット	5, 6, 7, 8
ストップビット	1, 2
パリティー	None, Even, Odd
保護機能	±15KV衝撃電気信号から独自保護
フロー制御	ハードウェア又はソフトウェアによるRTS/CTS、XON/XOFF制御

ハードウェア

PCI バスコントローラ	SB16C1052PCI
ボードコネクタ	DB9 Male

ソフトウェア

OS	– Windows 7 以降 – Windows Server 2008 以降 – Linux(サポートカーネル資料室マニュアル参照)
ユーティリティ	Testview
