Multi-16H/PCI 232

16ポートピンタイプシリアル通信カード
PCIとPCI-Xバスに対応
RS232シリアルインタフェース
世界最大サイズの256バイト送受信FIFOサイズ

概要
スペック

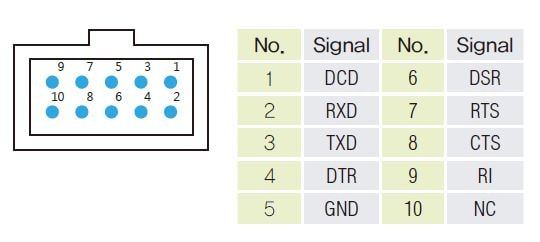

ピンアサイン

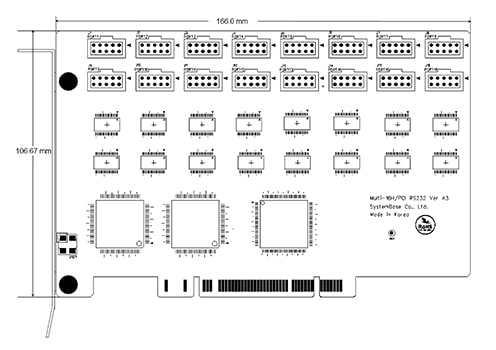

外径寸法図
ダウンロード

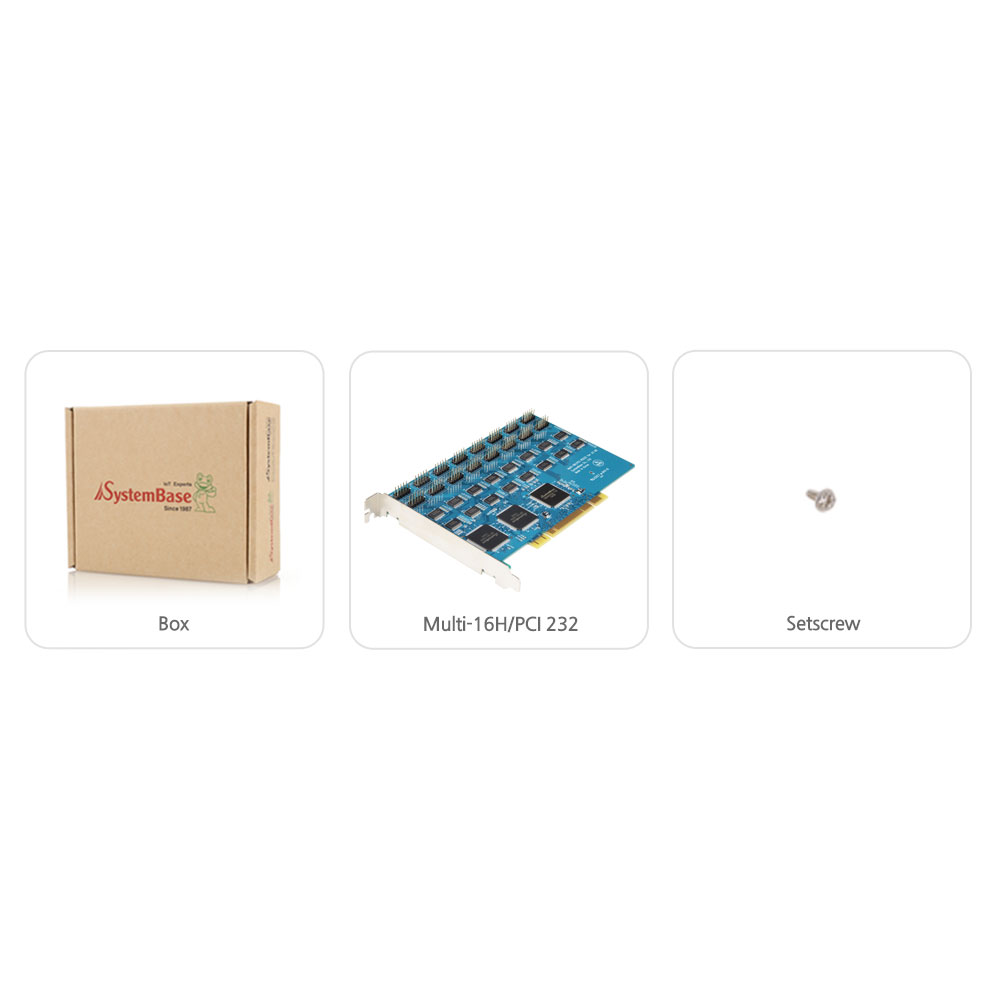

製品画像

概要

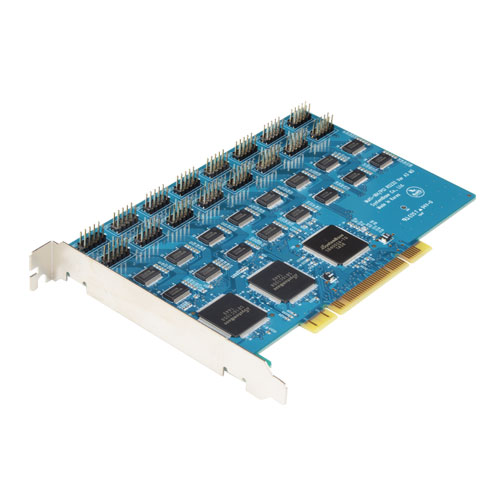

SystemBase「Multi-16H/PCI 232」は、16系統のシリアルピンヘッダポートを備えた16ポートシリアルインターフェースPCIカードです。
CPU負荷を軽減し、921.6Kbpsの高速通信でもオーバーランを防止することで安定したシリアル通信を実現する、世界最大の256バイト送受信FIFOを各ポートに搭載したSystemBase自社製PCIシリアルコントローラ半導体「SB16C1058」と「SB4002A」を採用しています。「SB16C1058」と「SB4002A」は、シリアル通信に必要な機能を1チップに集約し、構成部品点数を削減することで高い信頼性を実現しています。
Multi-16H/PCI 232は、FAやOAなどさまざまな分野で使用されています。

汎用性に優れる10ピン2.54mmピッチピンヘッダーシリアル端子

一般的にD-subコネクタを外部に備えるシリアルインターフェースカードが多い中、「Multi-16H/PCI 232」は、PCのマザーボードなどで使用される汎用の2.54mmピッチ10ピンピンヘッダーをシリアル端子に採用しています。制御機器の開発用途を前提とした本製品は、筐体内部での他のシリアルデバイスとの通信配線の利便性を考慮し、カード上に汎用ピンヘッダー端子を配置しています。カスタマイズされたケーブルを使用できるほか、汎用のDB9-to-10ピンピンヘッダーケーブルなども利用可能です。

バスインターフェイス

仕様	PCI Local Bus Specification Rev 2.3

シリアル

インターフェース	RS232
通信ポート数	16
通信速度	最大921.6 Kbps
信号線	TXD, RXD, RTS, CTS, DTR, DSR, DCD
データビット	5, 6, 7, 8
トップビット	1, 2
パリティー	None, Even, Odd
保護機能	±15KV衝撃電気信号から独自保護
フロー制御	ハードウェア又はソフトウェアによるRTS/CTS、XON/XOFF制御

ハードウェア

PCI バスコントローラ	SB4002A
UARTコントローラ	SB16C1058
シリアル端子形状	2.54mmピッチ(2×5) 汎用10ピンヘッダー

ソフトウェア

OS	– Windows 7 以降 – Windows Server 2008 以降 – Linux(サポートカーネル資料室マニュアル参照)
ユーティリティ	Testview
