Multi-1/USB RS232

USB 1ポートシリアル通信アダプター
ロッキングラッチ機構つき端子
USB Rev 2.0 Full-Speed対応
RS232(DB9 オス)シリアルインタフェース

概要
スペック
ピンアサイン

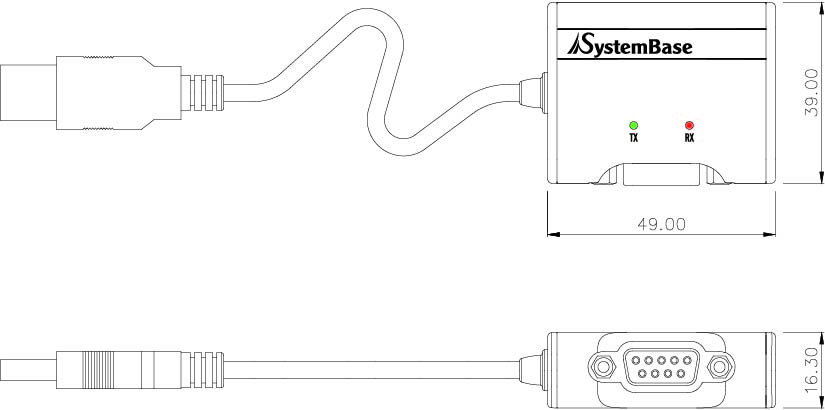

外径寸法図
ダウンロード

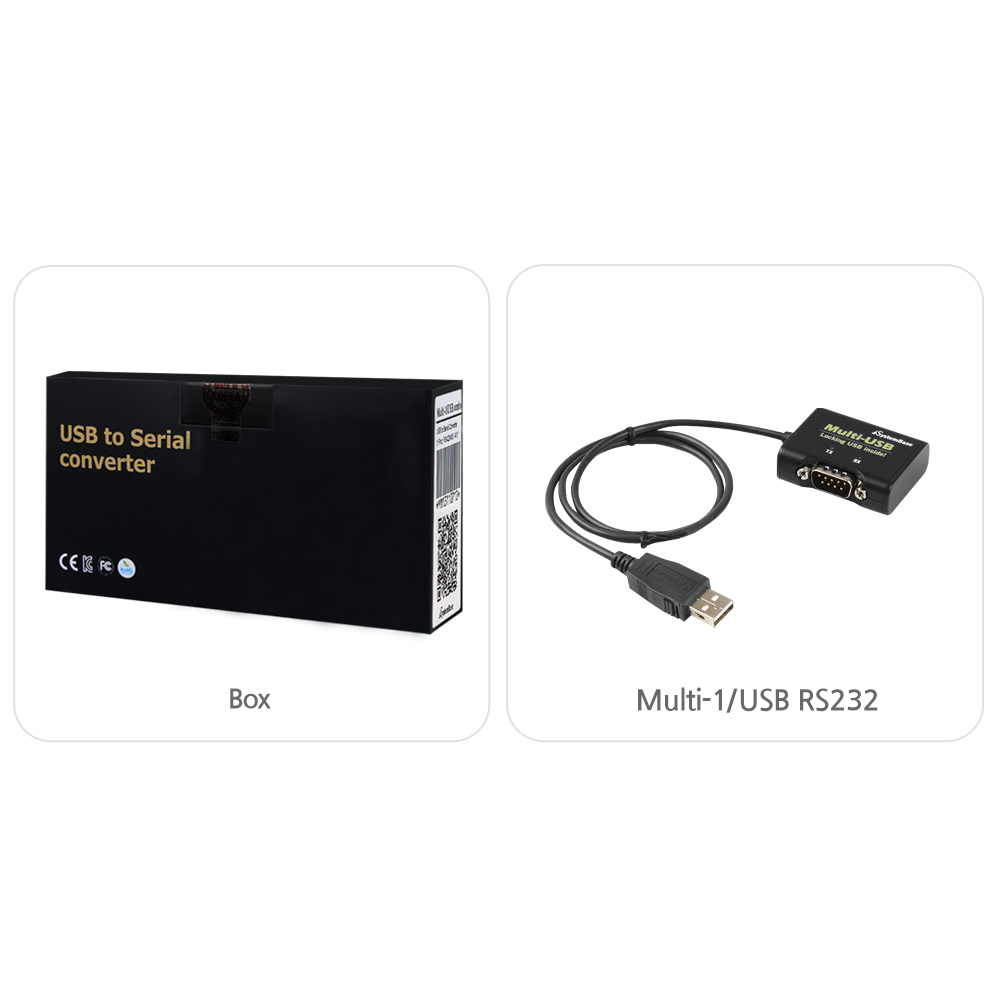

製品画像

概要

SystemBase「Multi-1/USB RS232」は、PCのUSB端子に接続するだけでシリアル通信ポートを追加できるUSBシリアル通信アダプタです。USB Full-Speed（最大12Mbps）に対応し、シリアル通信速度は最大921.6Kbpsを実現。15kVのサージプロテクターと通信状態を示すLEDを備えており、研究開発、OA（オフィスオートメーション）、FA（ファクトリーオートメーション）など、幅広い分野で活用できる汎用性の高いアダプタです。

ロッキングUSBケーブルによる脱落防止

SystemBaseのUSBシリアル製品は、ケーブル脱落を防止するロッキングラッチ機構付きUSB端子を採用しています。このロッキングUSBケーブルは、コネクタ部分にスプリング式ラッチを備え、外部衝撃による意図しない抜けを防止。工業環境や振動の多い現場でも安定した接続を維持し、信頼性を向上させます。

バスインターフェイス

仕様	USB Specification Rev 2.0、Full-Speed

シリアル

インターフェース	RS232
通信ポート数	1
通信速度	最大921.6 Kbps
信号	TXD、RXD、GND、RTS、CTS、DTR、DSR、DCD、RI(+5V 不可)
データビット	7、8
ストップビット	1、2
パリティー	None、Even、Odd
保護機能	±15KV 衝撃電気信号から自己保護
フロー制御	ハードウェア又はソフトウェアによるRTS/CTS、XON/XOFF制御
