Multi-1/USB COMBO (RS422/RS485)

ロッキングラッチ機構つきUSB端子
USB用 1ポートシリアル通信アダプター
USB Rev2.0 Full-Speed対応
RS422/RS485(DB9 Male)シリアルインタフェース

概要
スペック

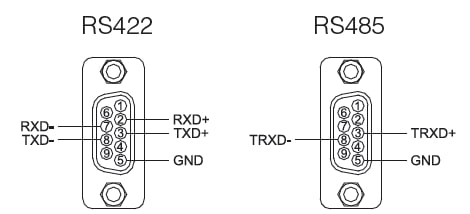

ピンアサイン

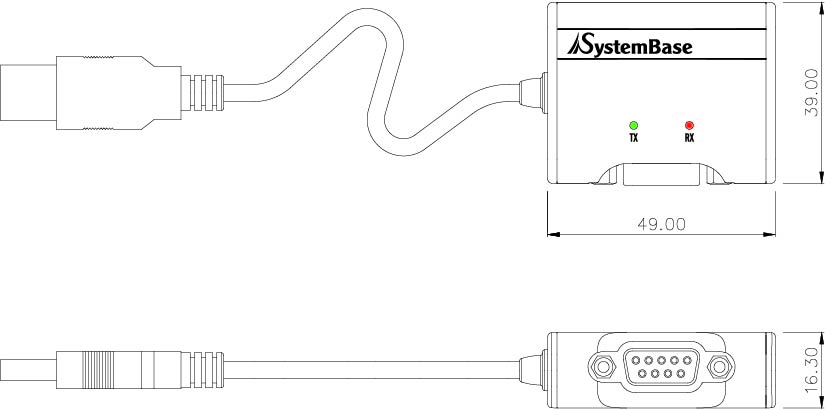

外径寸法図
ダウンロード

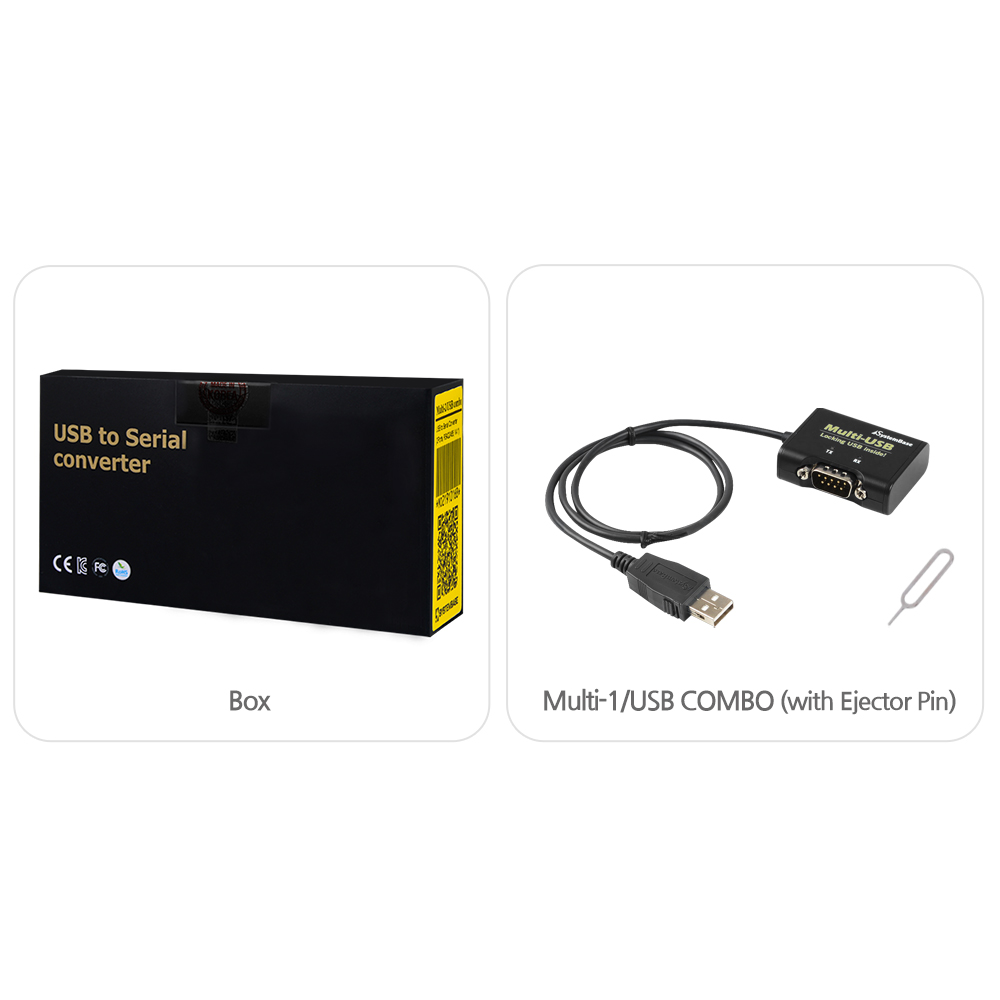

製品画像

概要

SystemBase「Multi-1/USB Combo」は、PCのUSBポートに接続するだけでシリアル通信ポートを追加できるUSBシリアルコンバータです。通信状態を表示するLEDと15kVのサージ保護機能を備え、最大921.6Kbpsのシリアル通信速度に対応。RS422（Point-to-PointモードおよびMulti-Dropモード）、RS485（EchoモードおよびNon-Echoモード）、終端抵抗のON/OFFを背面のディップスイッチで簡単に切り替え可能です。研究開発、産業オートメーション、医療分野など幅広い用途に適した汎用性の高いコンバータです。

オートトグリングによる信号衝突防止

「Multi-1/USB Combo」は、RS422/RS485通信におけるオートトグリング機能を搭載。RS422のマルチドロップ構成やRS485ネットワークでの出力信号衝突を防止します。この機能は、ハードウェアまたはソフトウェアで簡単に設定でき、安定した通信環境を提供します。

スルーレート制限機能によるノイズ抑制

シリアル通信時の電磁波放出を抑えるスルーレート制限機能を備えています。この機能は、研究室や病院など、電磁波の影響に敏感な環境での計測器や医療機器の誤動作を防ぐために有効です。スルーレート制限を有効化すると、通信速度は最大250Kbpsに制限されますが、ノイズを大幅に抑制し、信頼性の高いデータ通信を実現します。

バスインターフェイス

仕様	USB Rev 2.0、Full-Speed

シリアル

インターフェース	RS422/RS485(Combo)
通信ポート数	1
通信速度	最大921.6 Kbps
信号線	– RS422: TXD+、TXD-、RXD+、RXD-、RI(+5V 不可) – RS485: TRXD+、TRXD-
データビット	7、8
ストップビット	1、2
パリティー	None、Even、Odd
保護機能	±15KV 衝撃電気信号から自己保護
通信信号衝突防止	ハードウェアによるオートトグリング制御
