Multi-1/LPCIe RS232

ポートシリアル通信カード
PCI Express Base Specification Rev2.0に対応
RS232シリアルインタフェース
世界最大サイズの256バイト送受信FIFOサイズ

概要
スペック
ピンアサイン

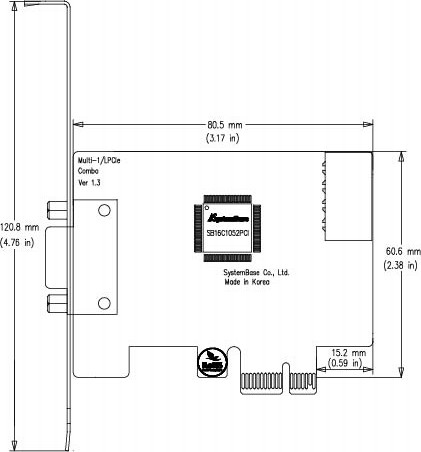

外径寸法図
ダウンロード

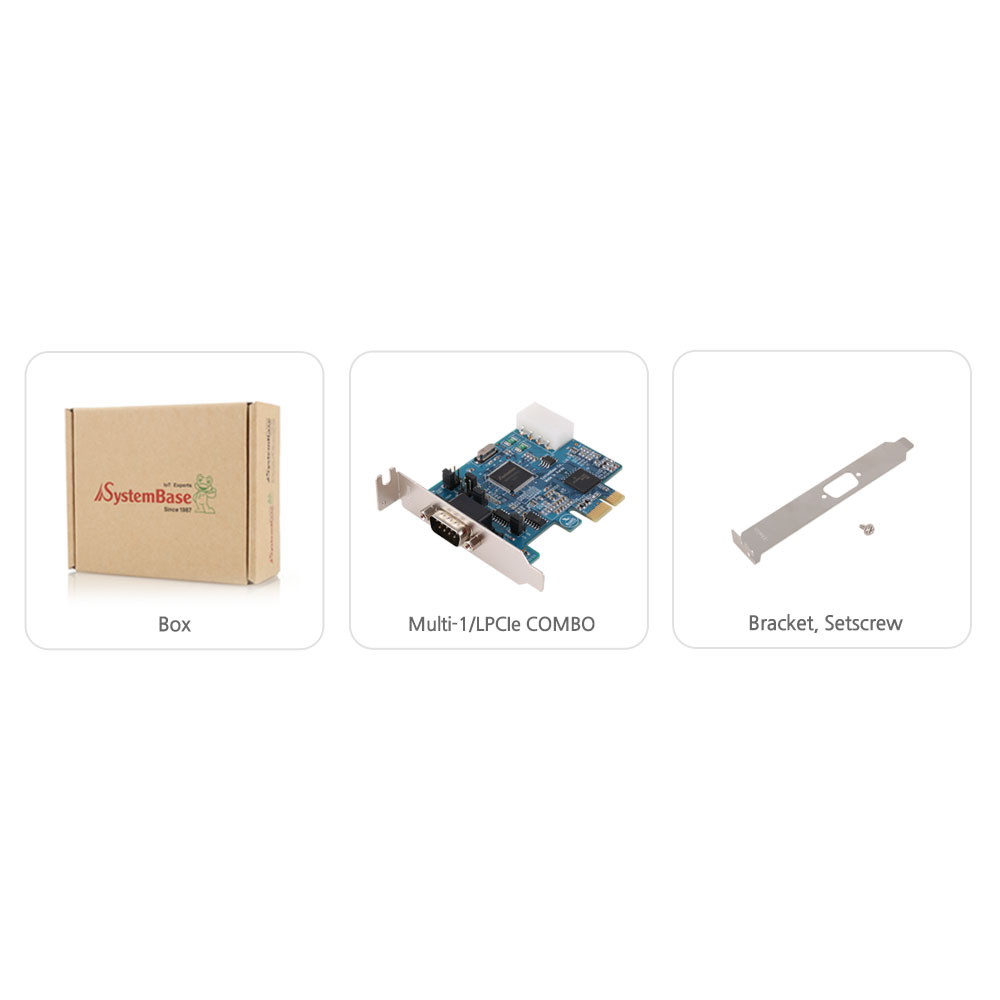

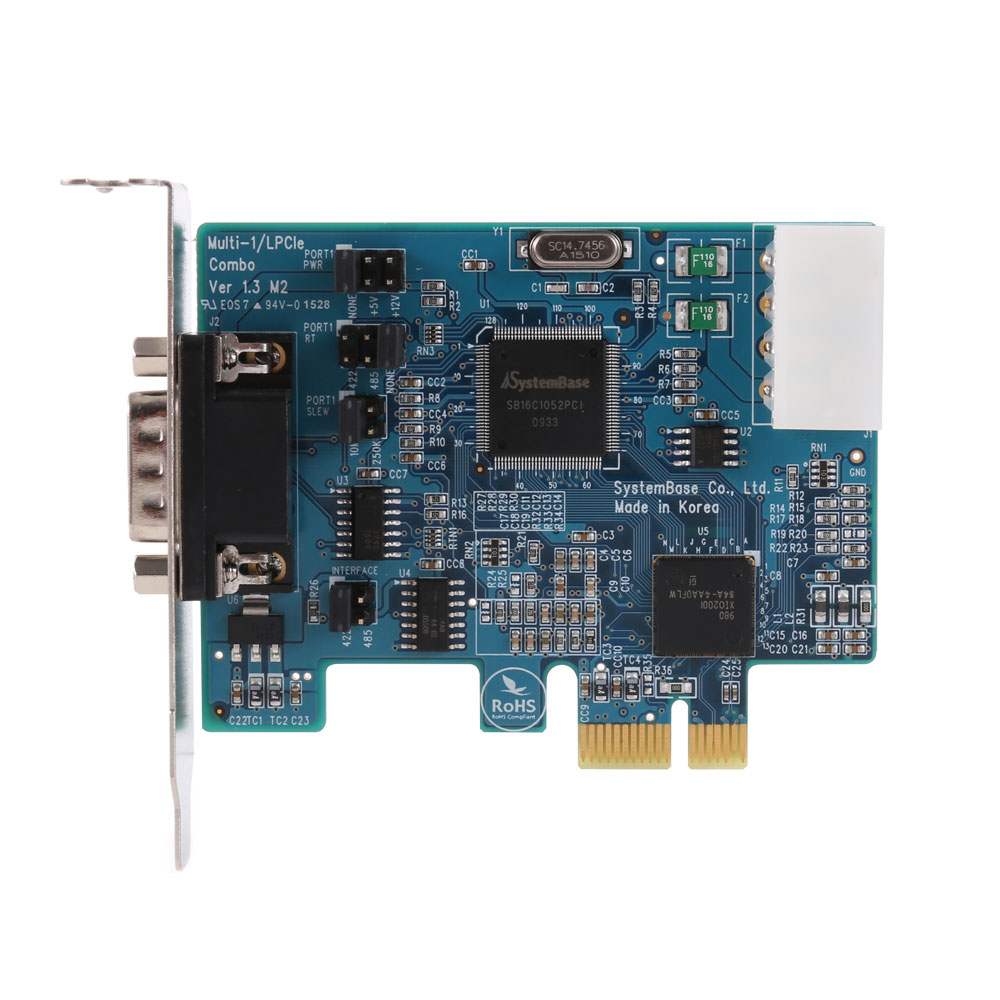

製品画像

概要

SystemBase「Multi-1/LPCIe」は、SystemBaseが開発した高性能PCIシリアルコントローラ半導体「SB16C1052PCI」を搭載した1ポートシリアルインターフェースPCIeカードです。
「SB16C1052PCI」は、PCIバス専用UARTとして世界最大の256バイト送受信FIFOを備え、921.6Kbpsの高速通信でもオーバーランを防止する優れた性能を提供します。シリアル通信に必要な多彩な機能を1チップに集約することで、追加部品を不要とし、少ない部品数で回路を構成できるため、高い信頼性を実現しています。
Multi-1/LPCIeは、通信インターフェースとしてRS232およびRS422/RS485に対応する2つのモデルを用意しており、事務自動化（OA）、工場自動化（FA）などさまざまな分野で使用されています。

9番ピンによる電源供給

DB9の9番ピンを通じて、ジャンパー設定によりRI信号線の代わりに+5Vまたは+12Vを外部機器に供給できます。この機能はSystemBaseが世界で初めて採用した方式で、バーコードリーダーなどに簡単に電源を供給できます。これにより、電源アダプターが不要となり、追加コストを削減できるほか、すっきりとした環境の構築とメンテナンスの簡便化に多くの利点があります。

バスインターフェイス

仕様	PCI Express Base Specification Rev 2.0

シリアル

インターフェース	RS232
通信ポート数	1
通信速度	最大921.6Kbps
信号線	RS232:TXD、RXD、GND、RTS、CTS、DTR、DSR、DCD、RI(+5Vまたは+12V可能)
データビット	5, 6, 7, 8
トップビット	1, 2
パリティー	None, Even, Odd
保護機能	±15KV衝撃電気信号から独自保護
フロー制御	ハードウェア又はソフトウェアによるRTS/CTS、XON/XOFF制御

ハードウェア

コントローラ	SB16C1052PCI
ボードコネクタ	DB9 Male

ソフトウェア

OS	– Windows 7 以降 – Windows Server 2008 以降 – Linux(サポートカーネル資料室マニュアル参照)
ユーティリティ	Testview
