uCAN/Analyzer

CAN Frame Analyzer/Exerciser機能のuCAN Viewユーティリティ
uCANを直接プログラミングできるインターフェース(DLL)
CAN最大通信速度1Mbps
CAN2.0A/CAN2.0B互換

概要
スペック
ピンアサイン

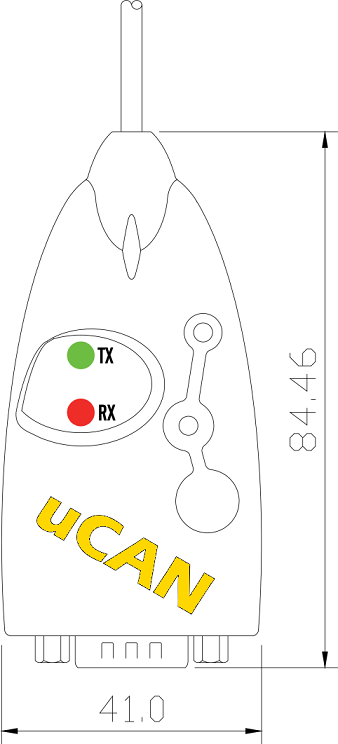

外径寸法図
ダウンロード

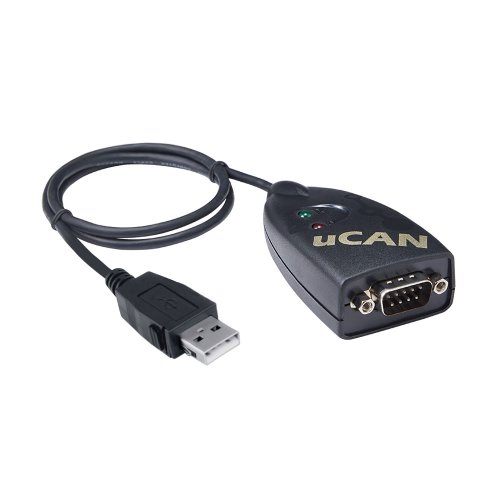

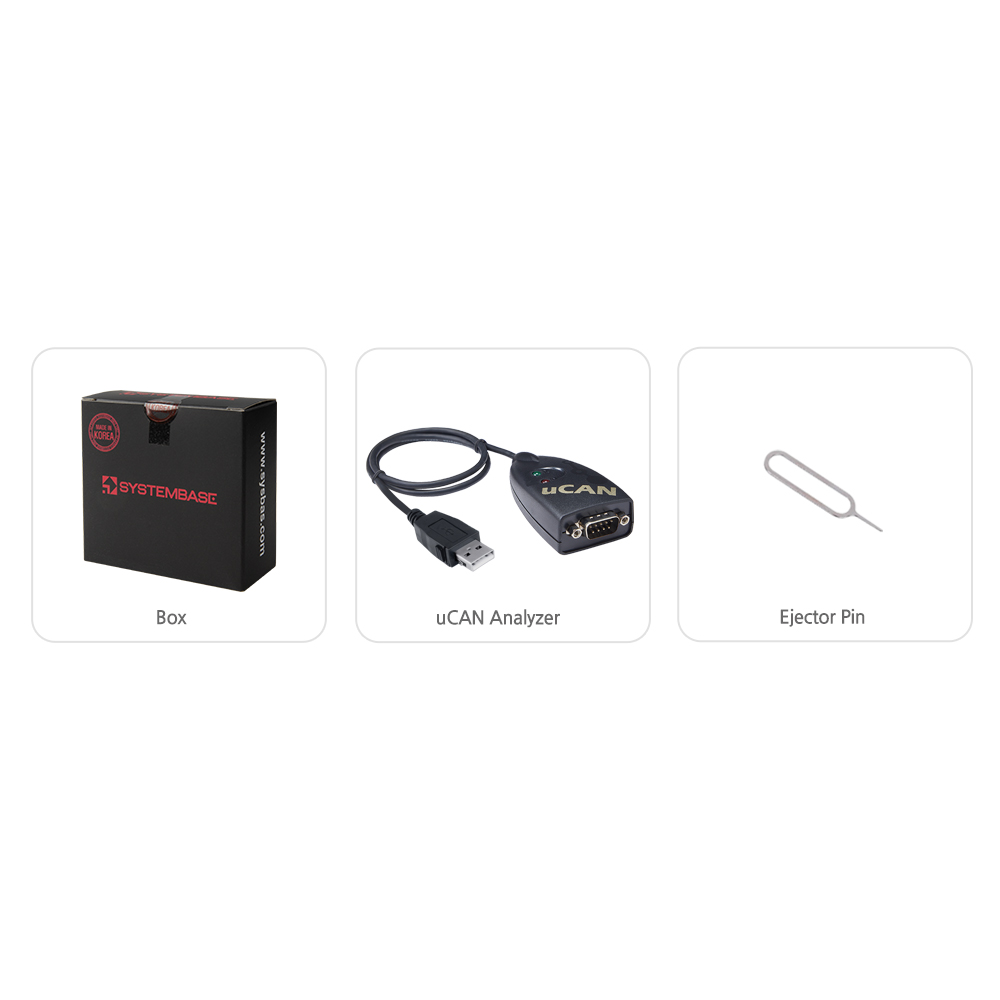

製品画像

概要

SystemBase「uCAN」は、PCからUSB経由でCANフレームを送受信するUSB-CANコンバーターです。

付属のWindowsユーティリティ「uCAN View」を使用すると、GUI環境でCANフレームの取得、分析、送信が可能です。CANフレームアナライザーとして使用できるほか、CANフレーム転送機能（Exerciser）により生成したCANフレームを他のCANデバイスに送信できます。さらに、提供されるDLLを活用することで、ユーザーは「uCAN」を直接制御するプログラムを開発できます。

HID(Human Interface Device)認識

「uCAN」は、PCに接続するとマウスやキーボードなどのHID（Human Interface Device）として認識され、Windows XP以降の環境ではドライバのインストール不要で即座に使用可能です。

uCAN View – Exerciser機能（テストCANフレーム送信）

Exerciser機能は、CANフレームを生成して他のCANデバイスに送信する機能です。最大4つのCANフレームを設定でき、1ms単位で同時自動転送が可能です。また、指定したCANフレームを受信した際に、ユーザーが事前に定義したCANフレームを自動応答する機能があり、Remote Frameに対するCANデバイスの動作を容易に分析できます。

uCAN View – アナライザー機能（CANフレーム分析）

「uCAN View」は、CANフレームを2つの表示方式で分析可能です。1つ目はキャプチャ順に表示する方式で、CANフレームの伝達順序を一目で把握できます。2つ目はID別に最新のCANフレームを表示する方式で、IDごとの更新内容を即座に確認できます。さらに、フィルタリング機能でID範囲（StandardまたはExtended）を指定して必要なCANフレームを表示でき、ソーティング機能で検出順またはID順に並べ替えて目的のフレームを簡単に見つけられます。

uCAN View – Error & Detail View

「uCAN View」は、TEC（Transmit Error Count）、REC（Receive Error Count）、LEC（Last Error Code）を確認でき、CANバスの状態を容易に把握可能です。また、CANフレームをダブルクリックすると、Frame Detail Viewが表示され、CANフレームフィールドをビット単位で詳細に分析できます。これにより、ビットレベルの直観的な解析が可能です。

USBバスインターフェース

インターフェイス	USB Type A
仕様	USB Specification Rev 2.0, High-Speed
ケーブル長	0.6m

CANバスインターフェース

インターフェイス	DB9オス
通信ポート数	1
通信速度	最大1Mbps

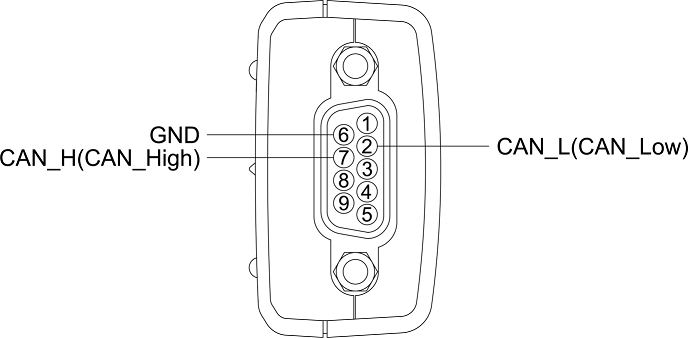

信号線	CAN H(7), CAN L(2)
保護機能	±15KV 衝撃電気信号から自己保護
