SG-3061TIL

I/O to イーサネット
2024.12.24
  • リレーポートをリモート制御
  • 遠隔電源制御ボード
  • AC/DC兼用Relay(240VAC/30VDC[NO時40A、NC時30A])2ポート
  • AC/DC兼用Relay(250VAC/30VDC[NO時5A、NC時3A])4ポート
  • TCP/UDPソケットを用いたリレー制御
  • 概要
  • スペック

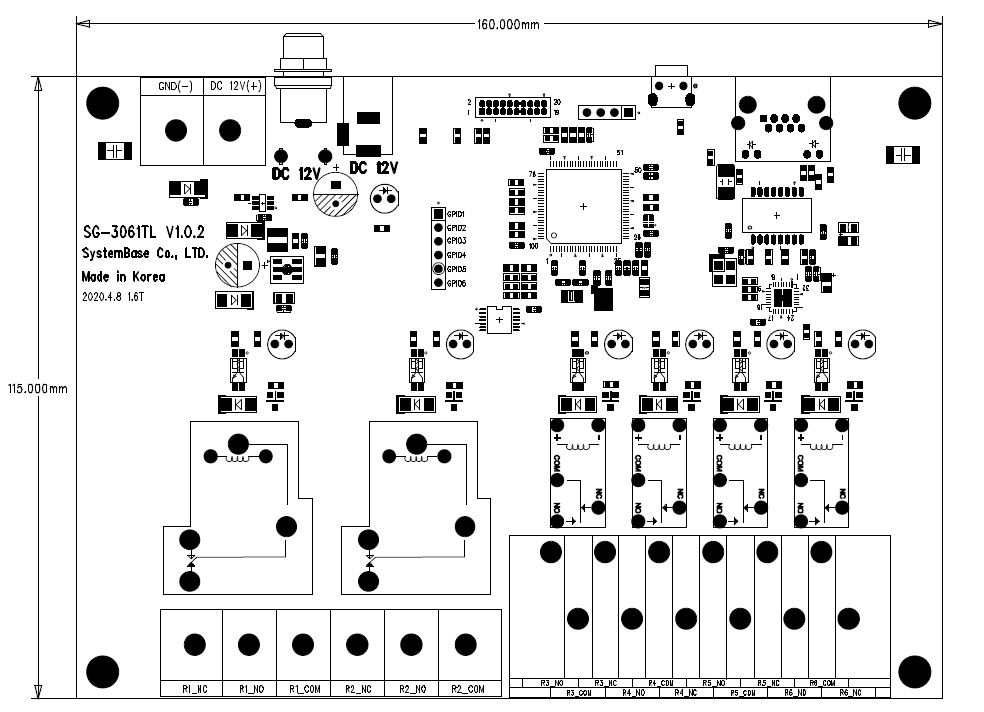

  • 外径寸法図
  • 製品画像

概要

SystemBase「SG-3061TIL」は、ネットワークを通じて、いつでもどこでもリレーポートを利用できるデバイスサーバーモジュールです。
イーサネットポートで接続される「SG-3061TIL」は、外部機器を制御可能な6つの接点リレーポートを提供し、信号伝達や回路の開閉を実現します。また、VCP（仮想COMポート）を利用することで、プログラムの修正なしに市販のシリアルユーティリティを通じて外部機器を制御できます。
病院や工場の電源管理、ビルや施設の入退室システム、駐車場などの屋内外施設の制御や自動化など、幅広い分野で活用できるデバイスサーバーモジュールです。

シリアル接続機器をネットワーク経由で利用

シリアルI/Fを持つ機器をイーサネットに接続することで、ネットワーク経由で通信、制御、モニタリングが可能です。

産業用途に求められる高信頼設計

小型のデバイスサーバーモジュール「SG-3061TIL」は、不安定な産業現場を考慮し、過電圧・過電流に対する保護機能と高信頼性の部品を採用することで、優れた信頼性と高い性能を両立しています。

設定や動作チェックに便利なソフトウェアユーティリティ

「SG-3061TIL」向け各種ユーティリティを無料でご利用いただけます。

  • SGConfig : SerialGate製品のネットワーク環境や各シリアルポートの動作を設定するユーティリティ
  • COM Port Redirector : COMポートを仮想シリアルポートとしてPCに簡単に設定・追加できるユーティリティ

ネットワーク

プロトコルTCP Server/Client, UDP Server, ICMP, DHCP, HTTP, Com Redirector, Modbus TCP
LAN10/100 Mbps RJ45 Port x 1 (Auto-MDIX対応)

リレー

ポート数6 リレーポート
AC/DCAC/DC兼用Relay(240VAC/30VDC[NO時40A、NC時30A])2CHAC/DC兼用Relay(250VAC/30VDC[NO時5A、NC時3A])4CH

ソフトウェア

OSRTOS
設定管理ツールWeb, SG Config™
対応OSWindows 7以降, Windows Server 2008 以降

ハードウェア

LEDRDY(Ready), Relay(AC: Yellow*2EA,
DC: Green*4EA)
電源入力DC 12V, 消費電力 5W
寸法160(W) x 115(L) x 29(H) mm
重量244g

動作環境

動作温度-40℃ ~ 85℃
保管温度-40℃ ~ 85℃
湿度5 ~ 95% 非結露
