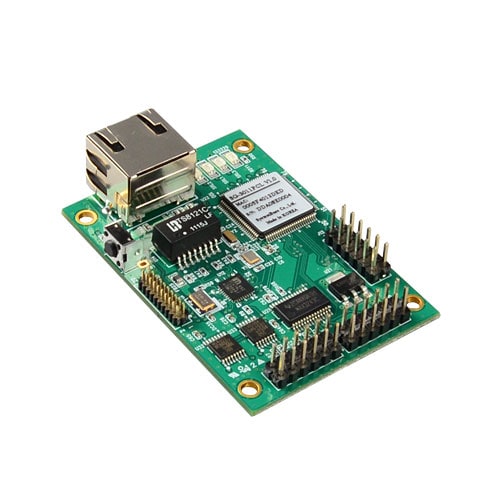

SG-3011PCL/All

産業用プロトコルゲートウェイ / デバイスサーバーモジュール
シリアル最大通信速度921.6Kbps
動作温度0~70℃
PINタイプ RS-232/422/485、UAR TTTL
10/100Mbpsイーサネットポートx1(Auto-MDIX対応)

概要
スペック

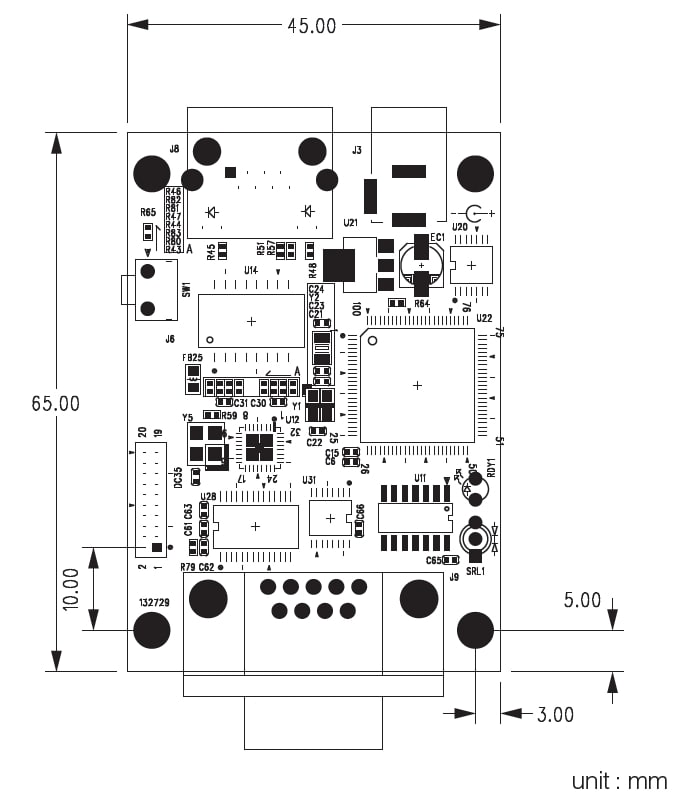

外径寸法図

概要

SystemBase「SG-3011PCL/All」は、ネットワークを通じて、いつでもどこでもシリアルポートを利用できるピン型デバイスサーバーモジュールです。
最大921.6Kbpsのシリアル通信に対応し、RS-232シリアル通信規格をサポートしています。「SG-3011PCL/All」は、ネットワーク経由で接続された機器の遠隔制御、モニタリング、データ通信を可能にするため、COM Port Redirectorプログラムを提供します。これにより、接続されたシリアル機器を追加のプログラム修正なしに即座に使用できます。
POS、病院、工場、ビルなど、さまざまな分野で制御、モニタリング、自動化に活用できるデバイスサーバーモジュールです。

シリアル接続機器をネットワーク経由で利用

シリアルI/Fを持つ機器をイーサネットに接続することで、ネットワーク経由で通信、制御、モニタリングが可能です。

産業用途に求められる高信頼設計

国内最小クラスの高性能シリアルデバイスサーバーモジュール「SG-3011PCL/All」は、不安定な産業現場でも高い信頼性を確保するため、過電圧・過電流に対する多様な保護機能と高信頼性の部品を採用し、優れた性能と信頼性を両立しています。

設定や動作チェックに便利なソフトウェアユーティリティ

「SG-3011PCL/All」向け各種ユーティリティを無料でご利用いただけます。

SGConfig : SerialGate製品のネットワーク環境や各シリアルポートの動作を設定するユーティリティ
COM Port Redirector : COMポートを仮想シリアルポートとしてPCに簡単に設定・追加できるユーティリティ
PortView™ : シリアルポートの通信状態をモニタリング、診断、管理するためのユーティリティ
TestView™ : シリアルポートおよびイーサネットポートの通信性能と安定性を確認するためのユーティリティ

ネットワーク

プロトコル	TCP, UDP, Telet, ICMP, DHCP, HTTP
LAN	10/100 Mbps RJ-45 Port x 1 (Auto-MDIX対応)
通信規約	Static(固定) IP, DHCP

シリアル

端子形状	2.5mm ピッチピンヘッダ
インターフェイス	RS-232/422/485, LVTTL
通信速度	最大921.6 Kbps
信号	RS232: TX, RX, GND, RTS, CTS, DTR, DSR, DCD, RI RS422: TX+, TX-, RX+, RX- RS485: TRX+, TRX- LVTTL: TXD, RXD, RTS, CTS
データビット	8
ストップビット	1, 2
パリティビット	None, Even, Odd
フロー制御	RTS/CTS, XON/XOFF

ソフトウェア

OS	RTOS
管理ツール	COM Port Redirector, TestView™, SGConfig, Web
設定	Web, SGConfig
セキュリティー	SSH
対応OS	Windows 7以降, Windows Server 2008 以降
