SG-2011RIL/ALL (RS232/422/485)

産業用プロトコルゲートウェイ / デバイスサーバー
Modbus RTU/ASCII
複数のシリアル機器をLAN経由で操作
産業用動作温度-40~85℃
1ポートのRS-232/422/485シリアル通信
±15KV IEC ESD保護

概要
スペック
ピンアサイン

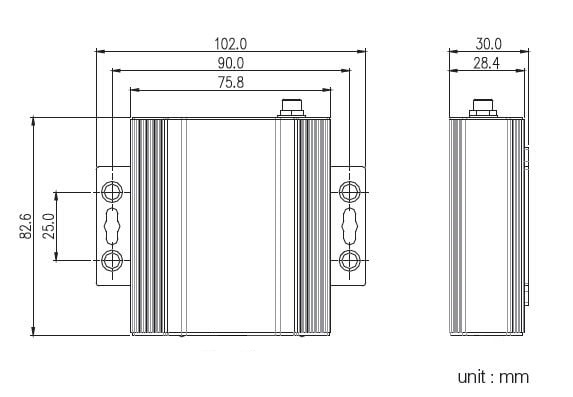

外径寸法図
ダウンロード

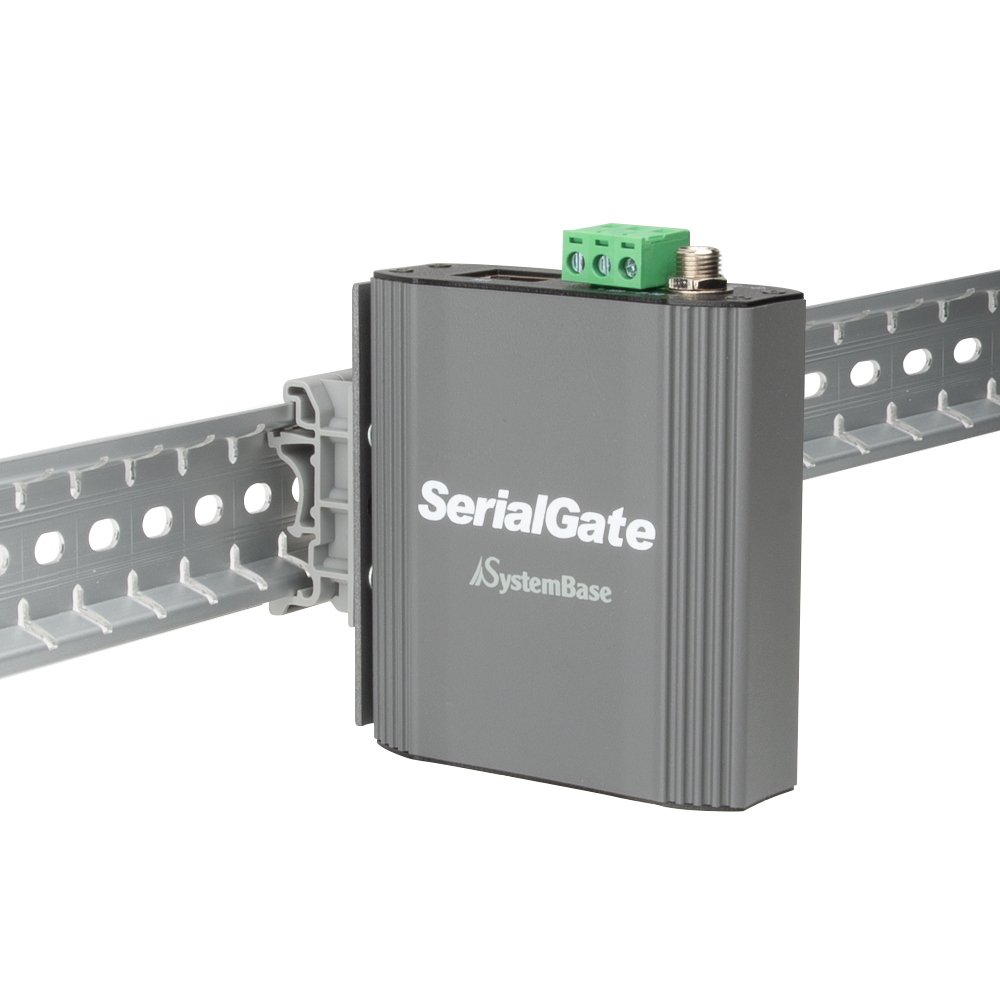

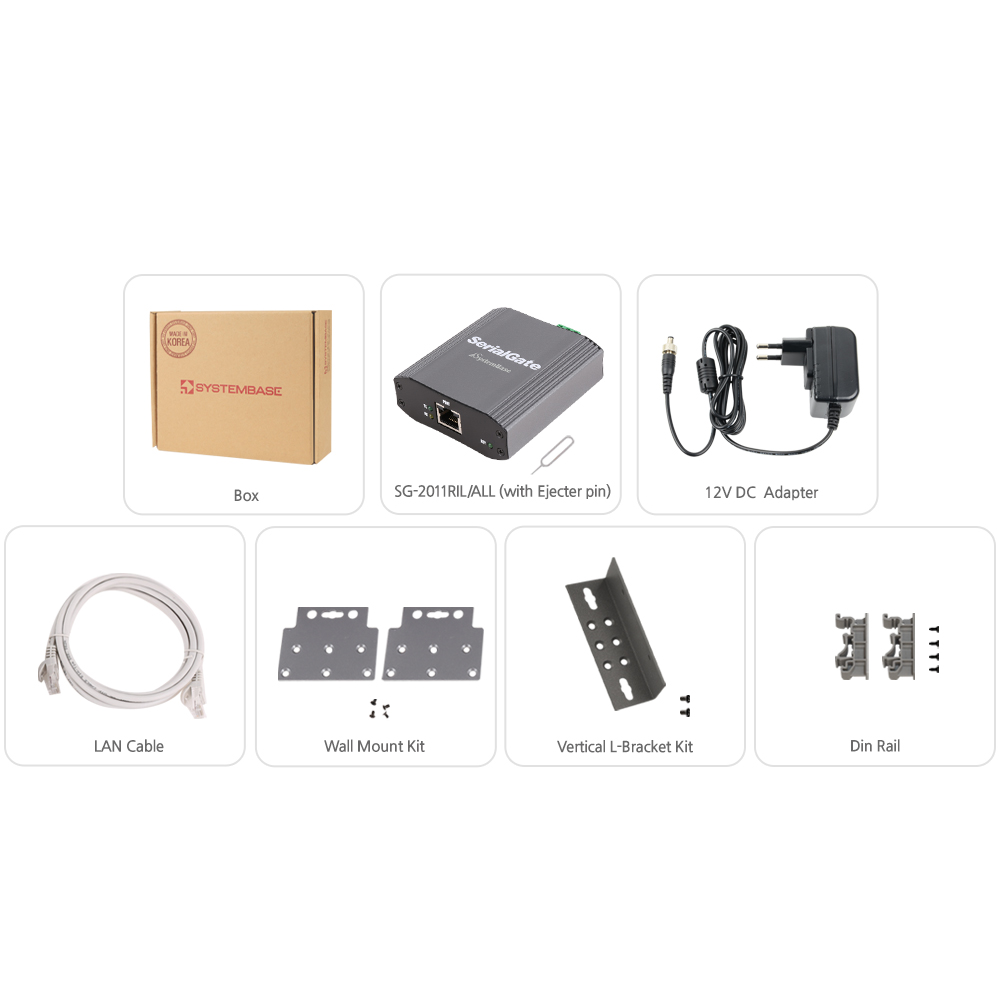

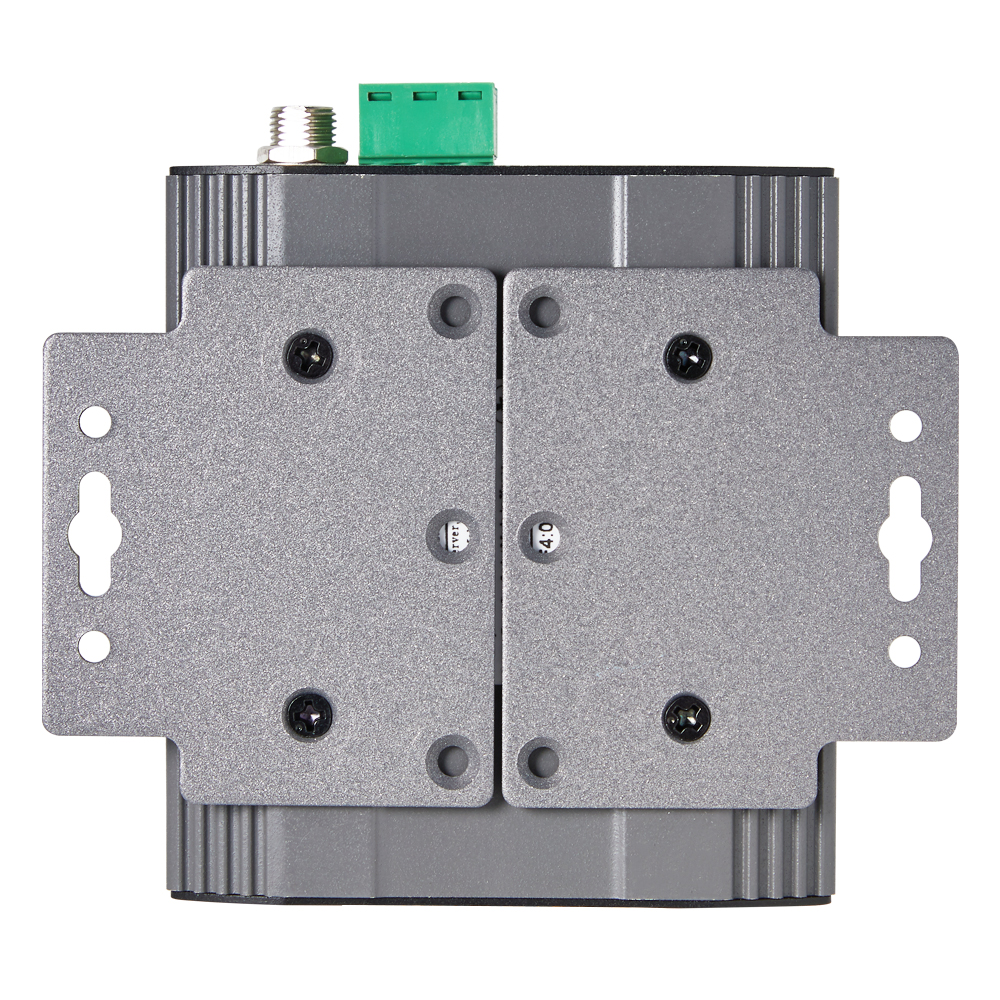

製品画像

概要

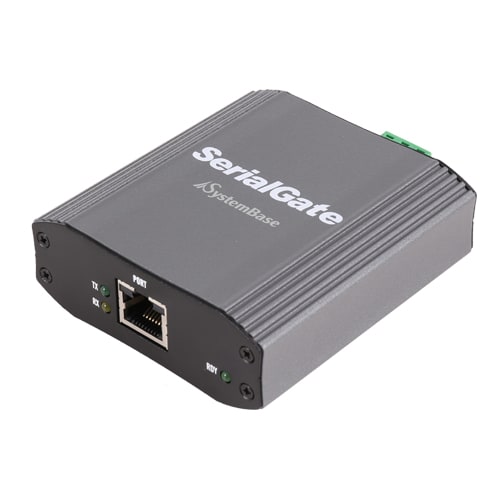

SystemBase「SG-2011RIL/ALL」は、イーサネットネットワークを通じて、いつでもどこでもRJ45型シリアルポートを利用できる1ポート型のデバイスサーバーです。RS-232/422/485およびModBusに対応しており、イーサネット経由で最大921.6Kbpsのシリアル通信が可能です。標準付属の仮想COMポートユーティリティ「COM Redirector」を使用することで、シリアル機器の遠隔制御、モニタリング、データ通信をネットワーク経由で簡単に行えます。SystemBaseのデバイスサーバーは、POS、病院、工場、ビルなど、幅広い分野で活用されています。

過酷な設置環境を想定した、高信頼性かつ堅牢な産業用設計

DC電源アダプタだけでなく、ターミナルブロック端子からの入力にも対応した二重化電源入力系統を備えており、不安定な産業現場の電源環境に適応します。DC電源アダプタには、端子の脱落を防ぐネジ固定式を採用しています。最低-40℃から最高85℃までのIEC 60068-2-33温度サイクル試験およびIEC 60068-2-30温湿度環境試験をクリアしており、過酷な産業環境下での安定した動作を想定した堅牢な設計となっています。

高度なサージ/ESD対策保護

産業用途を想定し、過酷な環境下での安定動作を実現する堅牢な設計により、IEC 61000-4-2 (ESD Level 4) 規格の±8kV (接触)、±15kV (非接触)、および±15kV (HBM) に対応したESD対策を備えています。さらに、IEC 61000-4-4 (40A) およびIEC 61000-4-5 (24A) 規格に準拠したサージ対策を施すことで、過電流による故障や誤動作を防止し、安定性と信頼性の高いデータ通信環境を実現します。

ユーザーアプリケーション開発が可能なSDKを提供

ユーザーが開発したアプリケーションをSerialGate本体にアップロードして実行できます。システムに特化したソケット通信（TCP、UDP）やシリアル通信の応用プログラムを、初級開発者でも簡単に開発できるよう、豊富なサンプルソースとAPIライブラリを含むSDK（Software Development Kit）を無償で提供しています。

設定や動作チェックに便利なソフトウェアユーティリティ

SerialGateシリーズのデバイスサーバー向け各種ユーティリティを無料でご利用いただけます。

COM Port Redirector : COMポートを仮想シリアルポートとしてPCに簡単に設定・追加できるユーティリティ
PortView™ : シリアルポートの通信状態をモニタリング、診断、管理するためのユーティリティ
TestView™ : シリアルポートおよびイーサネットポートの通信性能と安定性を確認するためのユーティリティ
SGConfig : SerialGate製品のネットワーク環境や各シリアルポートの動作を設定するユーティリティ

ネットワーク

プロトコル	TCP, UDP, Telet, ICMP, DHCP, TFTP, HTTP, SNMP, SSH, SSL, ModBus TCP
LAN	10/100 Mbps RJ-45 Port x 1 (Auto-MDIX対応)
通信規約	Static(固定) IP, DHCP

シリアル

通信ポート数	1 Serial Port
インターフェイス	RS232/RS422/RS485(RJ45)
通信速度	最大921.6 Kbps
信号	ピン配置図参照
データビット(Data Bits)	5, 6, 7, 8
ストップビット(Stop Bits)	1, 2
パリティビット(Parity Bits)	None, Even, Odd
フロー制御(Flow Control)	RTS/CTS, XON/XOFF

ソフトウェア

OS	Embedded Linux
管理ツール	COM Port Redirector, PortView™, TestView™, SGConfig, Web, SNMP
設定	Web, SSH, Telnet, SGConfig
セキュリティー	SSH
対応OS	Windows 7 以降, Windows Server 2008 以降

ハードウェア

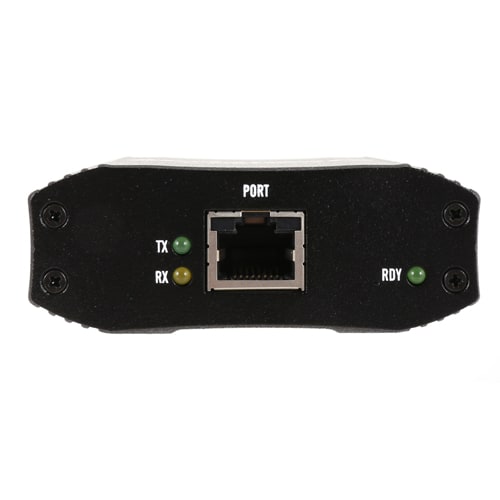

LED	RDY(Ready), Serial(TX, RX)

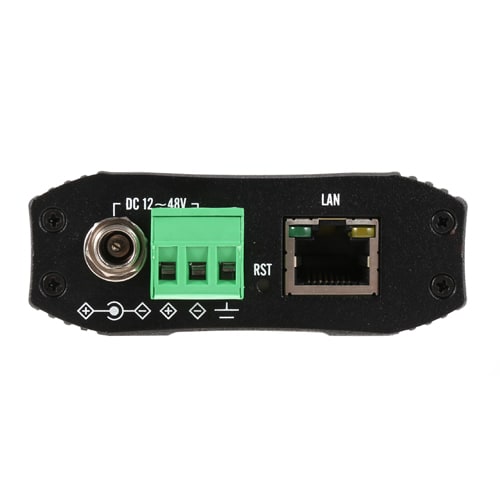

電源入力	DC 12V ~ 48V, ターミナルブロック(VCC/GND/FGND), 消費電力: 2W [DC 12V/1A 電源アダプタ(Screw Type) ]
寸法	75.8(W) x 83.6(L) x 28.4(H)mm
重量	166.6g(ALL), 163.2g(232)
