CS-LAN

RS232 to LANコンバータ
RS232 1ポート、最大通信速度921.6kbps
10/100Mbpsイーサネット1ポート対応

概要
スペック
ピンアサイン

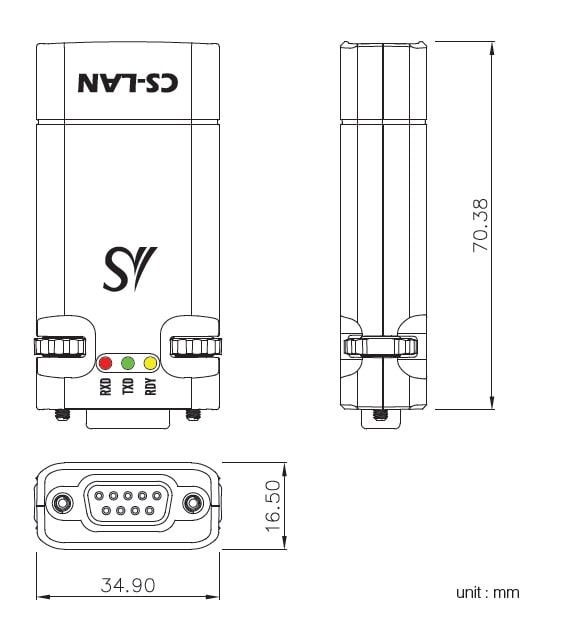

外径寸法図
ダウンロード

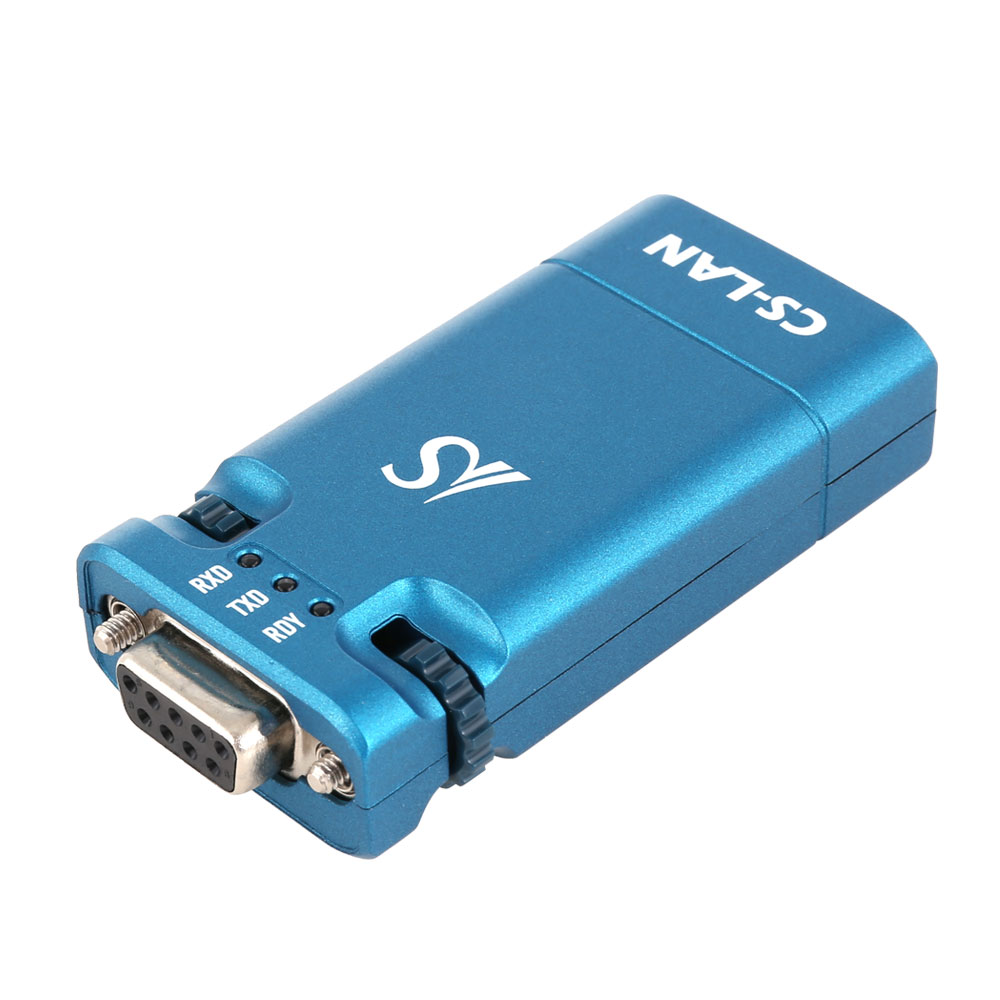

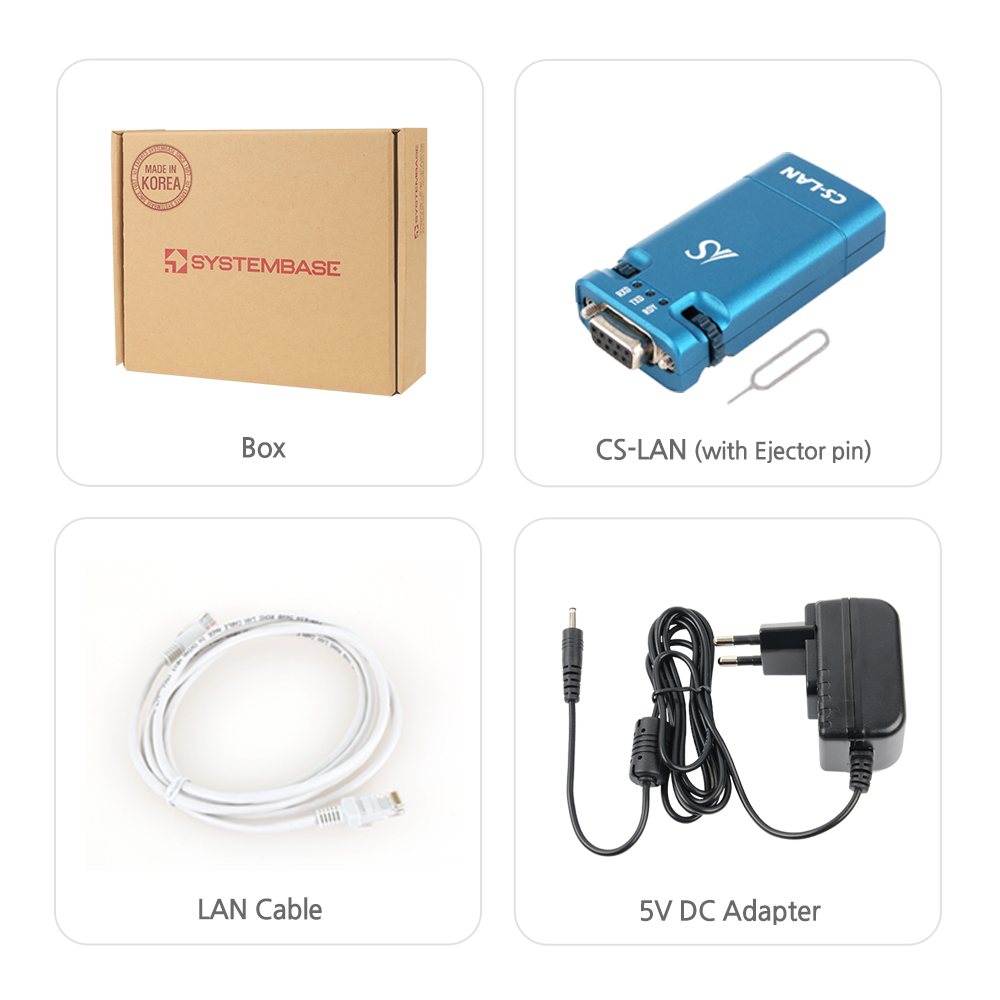

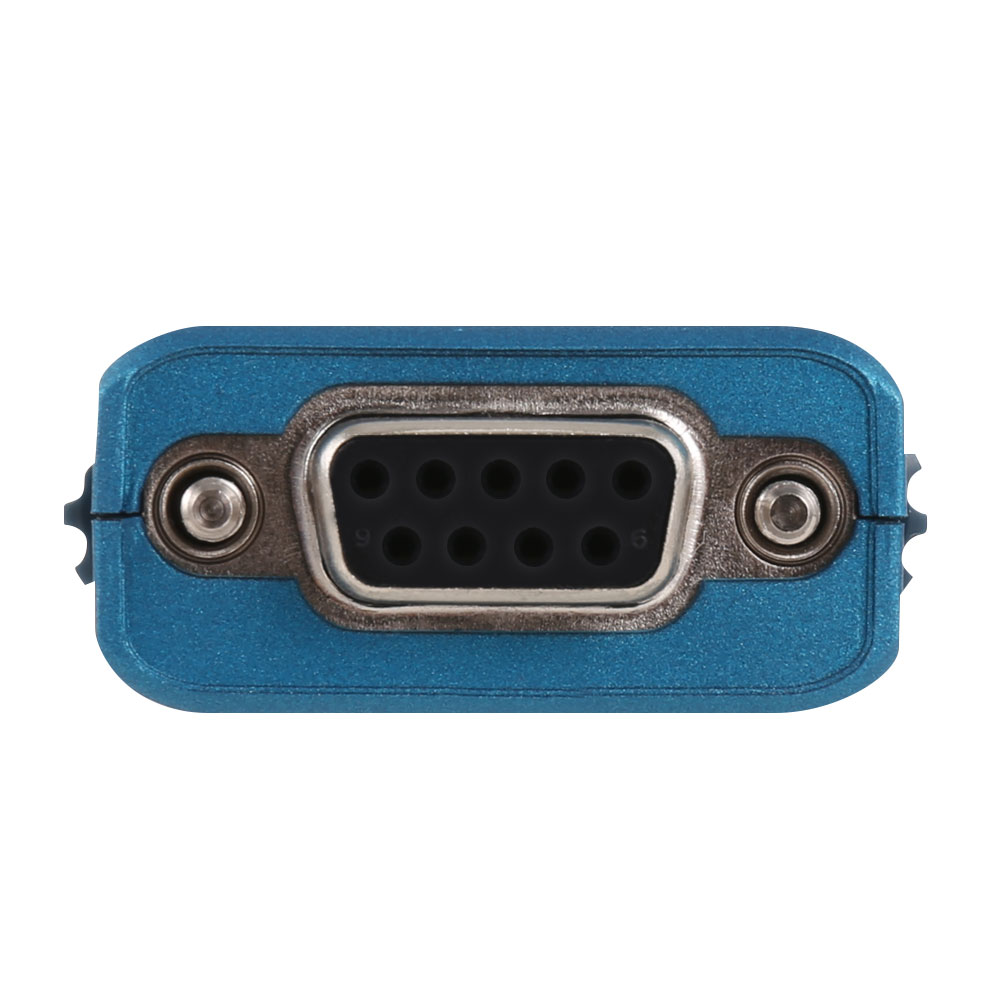

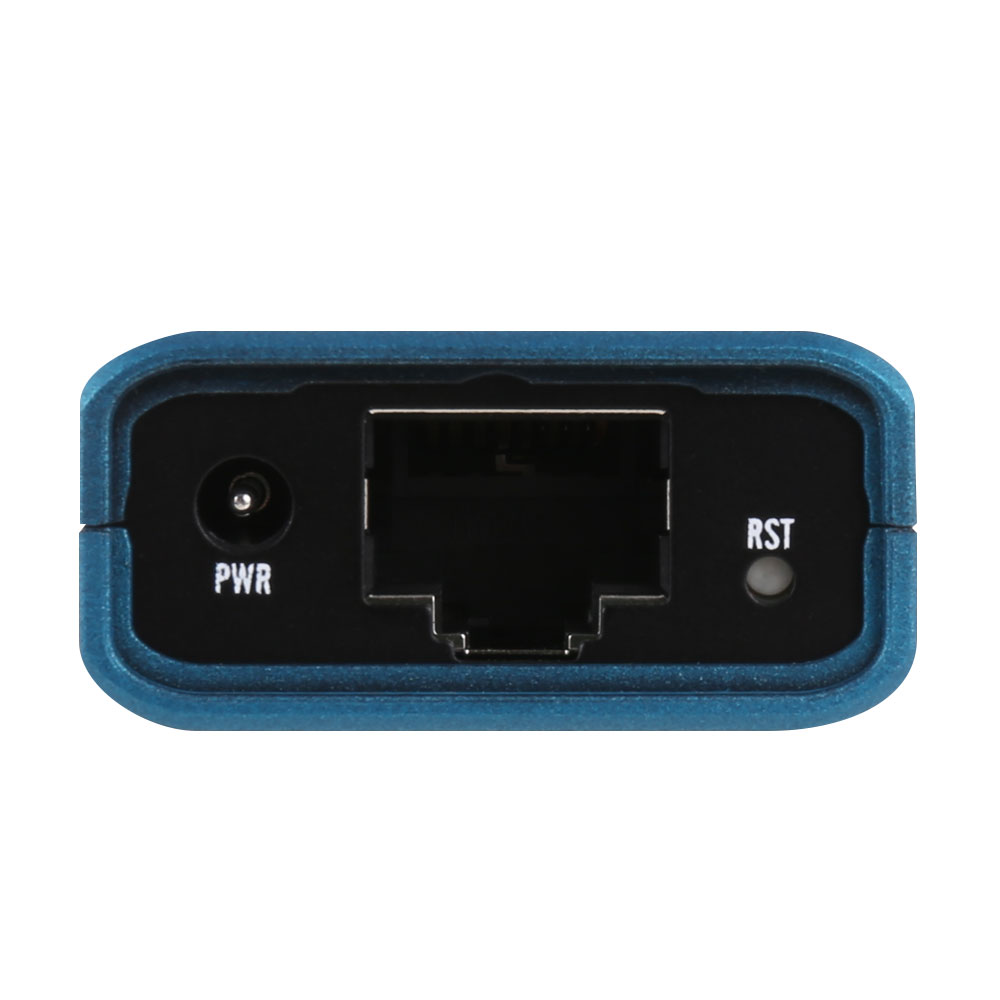

製品画像

概要

SystemBase『CS-LAN』は、RS232/422/485に対応するシリアルデバイスにイーサネット有線通信機能を提供する超小型有線ゲートウェイ型コンバータです。
通信規格はIEEE 802.3 10/100Base-TXに対応しており、RS232 DB9コネクタやRS232/422/485規格のシリアルポートを備えた機器で使用できます。通信速度は、シリアル区間で最大921.6Kbps、イーサネット区間で最大100Mbpsです。
『CS-LAN』は、ネットワーク（TCP/IP）を介して接続されたデバイスの遠隔制御、モニタリング、データ通信を可能にします。付属のソフトウェアユーティリティ『COM Port Redirector』を使用することで、接続されたシリアルデバイスをプログラムの変更なしに直接利用できます。

シリアル接続機器をネットワーク経由で利用

シリアルI/Fを持つ機器をイーサネットに接続することで、ネットワーク経由で通信、制御、モニタリングが行えます。

高い性能と優れた信頼性

国内最小クラスの高性能シリアルコンバータ『CS-LAN』は、産業分野における不安定な電源供給を考慮し、過電圧、過電流、逆電圧に対する保護機能を備えています。さらに、信頼性の高い部品を採用することで、優れた信頼性と高い性能を実現しています。

設定や動作チェックに便利なソフトウェアユーティリティ

CS-LANで使用するユーティリティは無料でご利用いただけます。

COM Port Redirector : COMポートを仮想シリアルポートとしてPCに簡単に設定・追加できるユーティリティ
TestView™ : シリアルポートおよびイーサネットポートの通信性能と安定性を確認するためのユーティリティ
SGConfig : SerialGate製品のネットワーク環境や各シリアルポートの動作を設定するユーティリティ

ネットワーク

プロトコル	TCP, UDP, ICMP, DHCP, HTTP
LAN	10/100 Mbps RJ-45 Port x 1
通信規約	Static IP, DHCP

シリアル

通信ポート数	1 Serial Port
インターフェース	RS232(DB9)
通信速度	最大 921.6 Kbps
信号	ピン配置図参照
データビット	5, 6, 7, 8
ストップビット	1, 2
パリティー	None, Even, Odd
フロー制御	RTS/CTS
