CS-428/9AT-PRO2

RS232 to RS422/RS485コンバーター
RS232とRS422/485を相互に変換
通信速度最大 921.6kbps
産業用動作温度-40~85℃

概要
スペック

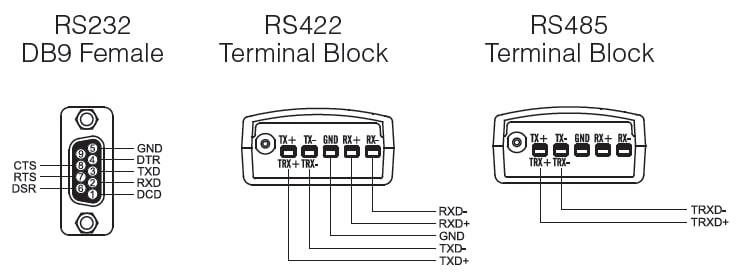

ピンアサイン

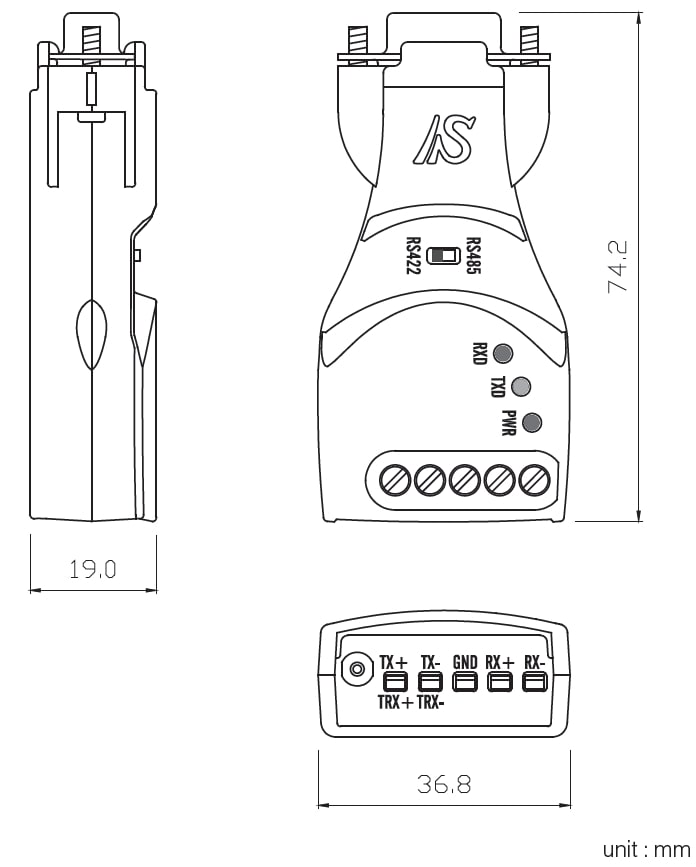

外形寸法図
ダウンロード

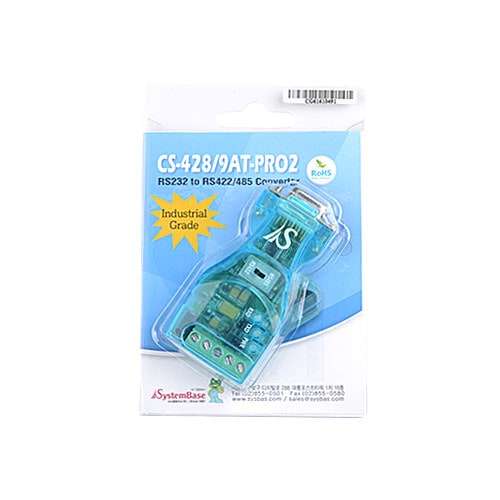

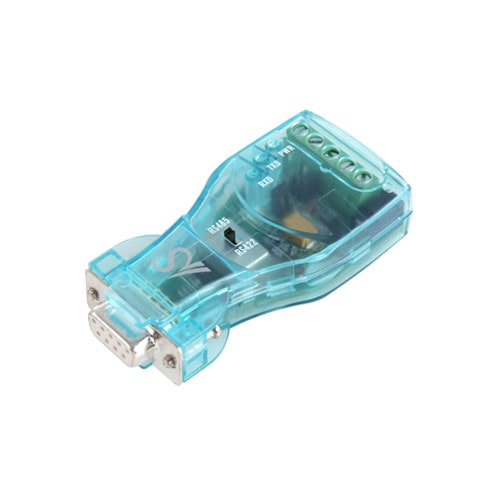

製品画像

概要

SystemBase「CS-428/9AT-PRO2」は、RS232信号とRS422/RS485信号を双方向に変換するシリアルコンバーターです。

通常、通信距離が15mに制限されるRS232信号を、RS422やRS485に変換することで、1.2kmまでの長距離通信に対応できます。ハードウェアのディップスイッチを使用して簡単に設定でき、RS232ポートにCS-428/9AT-PRO2を接続するだけで、変換された信号を得られます。

オートトグリング

CS-428/9AT-PRO2は、RS422/RS485通信にオートトグリング機能を備えています。この機能により、RS422のマルチドロップネットワークの構成や、RS485ネットワークでの出力信号の衝突を防ぐことができます。ハードウェアによるオートトグリング機能のため、ディップスイッチで設定するだけで、インターフェースモードに応じてオートトグリング機能が有効になります。

Echo / Non-Echoモードに対応

RS485では、一般的にNon-Echoモードが使用されます。Non-Echoモードとは、装置がRS485通信線にデータを出力している間、RS485入力を無効にして入力信号を遮断する方式です。このモードでは、データを出力していないときに限り、外部機器からの入力を受け付けます。しかし、Non-Echoモードでは、装置自身が出力したデータが正常に送信されたかどうかを確認したり、出力したデータを受け取った装置からの応答信号を受け取ったりすることができません。

一方、Echoモードでは、装置自身が出力したデータをループバックさせ、出力データと照合することで、データが正しく送信されたかを確認します。出力したデータと再入力されたデータが一致しない場合、データを再度送信して処理を行います。つまり、Echoモードでは入力信号を常に有効にしておき、他の装置から送信されたデータだけでなく、装置自身が送信したデータも再受信する方式です。

4線式RS485使用

4線式RS485は、RS422マルチドロップモードと同じ結線方法と使用方法を採用しています。両者の違いは電気的な特性にありますが、同一のチップでRS422とRS485の両方に対応しているため、使用上での違いはありません。

シリアル

通信速度	最大921.6 Kbps
通信距離	最大1.2 Km. 24AWG twisted pair ケーブル使用時

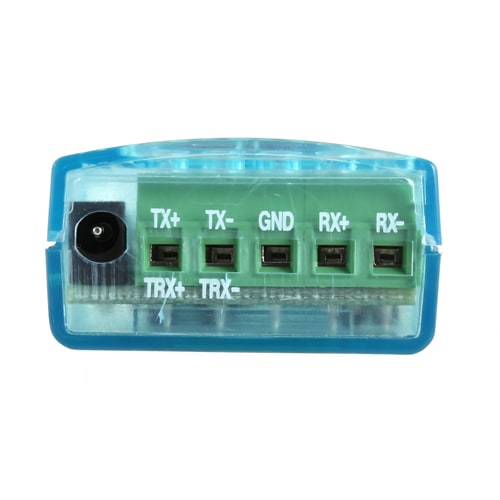

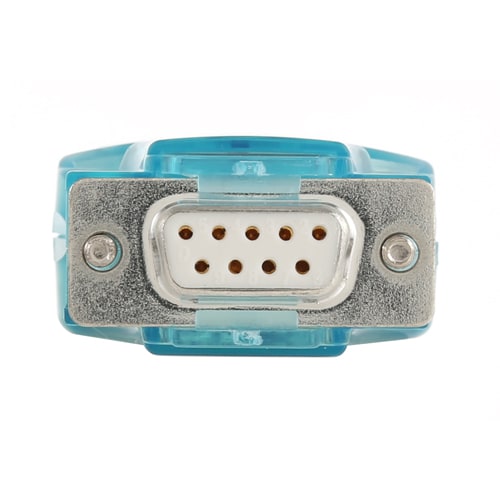

コネクタ	RS232 : DB9 メス RS422/RS485 : 5ピンターミナルブロック
信号線	– RS232 : TXD, RXD, RTS, DTR, GND – RS422 : TXD+, TXD-, RXD+, RXD- – RS485 : TRXD+, TRXD-
RS422 モード	Point to Point, Multi-Drop
RS485 モード	Echo, Non-Echo
スライドスイッチ	RS422/RS485 選択
