概要
SystemBase『BASSO-1040DT/DIO』は、産業現場で広く使用される接点スイッチ、センサー、計測器、または制御装置と接続し、デジタル入力・出力装置をRS232/422/485規格で通信に変換する多機能デバイスです。
工場などの産業現場では、PLCと通信したり、PLCを活用して機械や設備の制御・測定を行うなど、さまざまな場面でデジタル入出力装置が利用されています。
『BASSO-1040DT/DIO』は、RS232/422/485といった汎用的なシリアル規格やModbusプロトコルに対応しており、さまざまなユーザー環境に適応し、信頼性の高い通信を提供します。
さまざまな用途に幅広く対応
RS232、RS422、RS485のシリアル機器に接続することで、遠隔地にある各種センサーや機器の通信、制御、モニタリングが可能になります。
高い性能と優れた信頼性
BASSO-1040DT/DIOは、不安定な産業現場の特性を考慮し、シリアルポートやアナログ入力における過電圧入力などの感電防止対策を施すとともに、信頼性の高い部品を採用することで、優れた信頼性と高い性能を実現しています。
設定や動作チェックに便利なソフトウェアユーティリティ
BASSO-1040DT/DIOで使用するユーティリティは無料でご利用いただけます。
- BASSO-IO Config : Windows向けのシンプルな設定ユーティリティ
シリアル
| インターフェイス | RS232, RS422, RS485 |
|---|---|
| プロトコル | Modbus Serial |

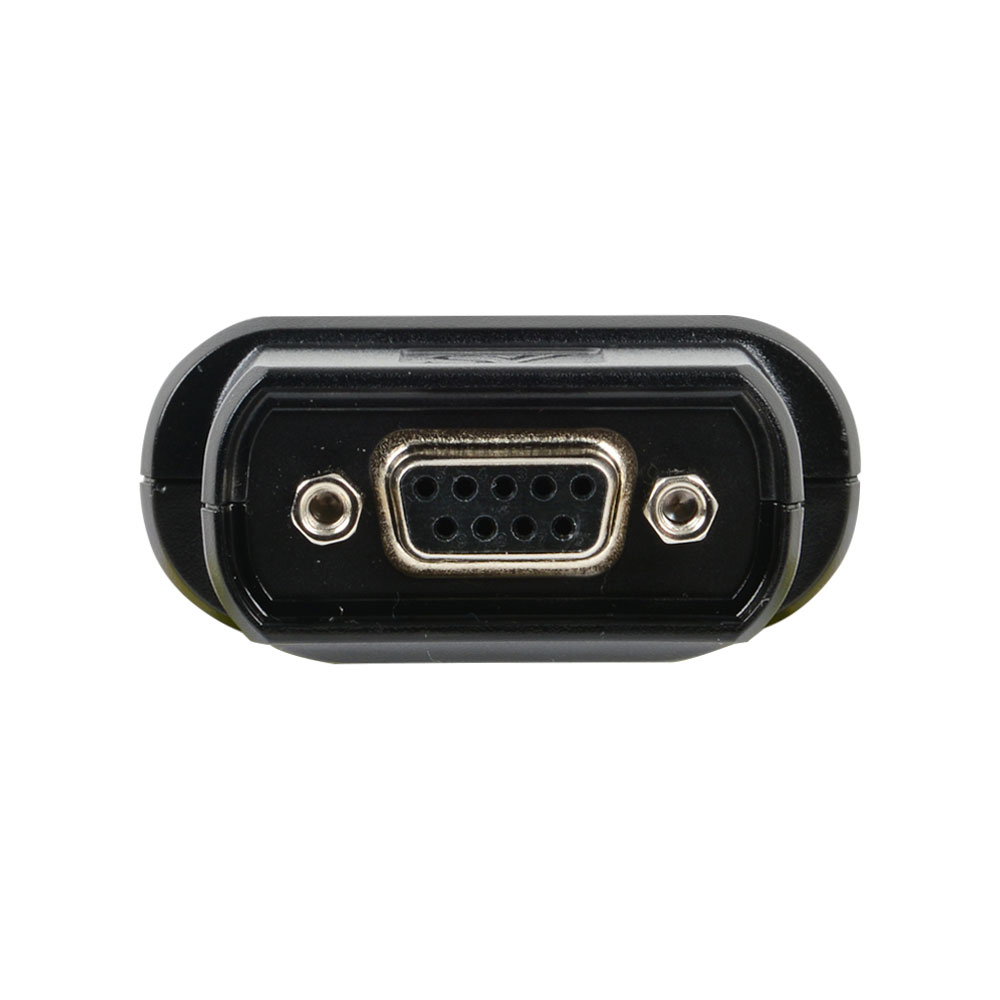

| シリアル端子形状 | DCE(DB9メス) |
| 信号線 | RS232 : TXD, RXD, RTS, CTS, GND RS422 : TXD+, TXD-, RXD+, RXD- RS485 : TRXD+, TRXD- |
| データビット | 8 |
| ストップビット | 1, 2 |
| 通信速度 | 最大 921.6kbps |
| 保護 | 最大 ±15kV |
Digital Input/Output
| 入出力構成選択 | DI*2ch + DO*2ch または DI*4ch or DO*4ch |
|---|---|
| デジタル入力 | 4 チャンネル (Dry & Wet Contact) |
| デジタル入力モード | デジタル入力またはイベントカウンタ (1kHz) |
| デジタル出力 | 4 チャンネル (Sink) |
| デジタル出力モード | デジタル出力またはパルス出力 (500Hz) |
| 出力電流 | 各チャンネル 500mA |
| アイソレーション保護 | 1500Vrms for 1minute |
| 電源 | 12 ~ 24V (ターミナルブロック) |
ハードウェア
| LED | RDY(Green), SRL(Red), DIO1&3(Green), DIO2&4(Yellow) |
|---|---|
| 電源 | 5 ~ 24V (DC-Jack), 外径3.47mm, 内径1.35mm |
| 寸法 | 102.5(W) x 54.5(L) x 24.5(H) mm |
| 重量 | 68g |
動作環境
| 動作温度 | -40~85 ℃ |
|---|---|
| 保管温度 | -40~85 ℃ |
| 湿度 | 5~90% 非結露 |
ダウンロード (メーカー英語ウェブサイト)
https://www.sysbas.com/en/downloads/basso-1040dt-dio
